令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問49

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図の施工で，使用されていないものは。ただし，写真下の図は，接点の構成を示す。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図で，上に構内の駐車場があり，駐車場の左右に二重丸の器具があって，左側の器具間の配線に600V CV 5.5-2C（括弧内は空欄で⑩が指す）の傍記がある。建物には出入口・商品棚3列・カウンタ・事務所・冷蔵庫・手洗場があり，照明器具（DL・CLなど）・コンセント・点滅器・ジョイントボックスなどの図記号と配線，各器具の傍記（LK・EET・WP・ET・20A・2・3など）と点滅器の記号ア〜オ，A(3A)，引出線の番号①〜⑱がある。各商品棚にはRCの記号（室外機へ，三相200V回路a〜c）があり，②は右の商品棚のRCの横の点線の四角を指す。左上には点線の配線と端のLDの傍記がある（⑱）。建物の外（図の下側）には四角のa〜cのRCがあり，その接地を⑥が指し，⑥の左に⑮がある。右下の屋外から3φ3W 200Vと1φ3W 100/200Vの引込みがそれぞれWhを経てCVT38（④）の点線の配線で動力分電盤と電灯分電盤に至り，⑫は3φ3W側の引込み点を指す。左下は動力分電盤結線図で，3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 60AF 60Aを経て，BE 3P30A 3個から三相200V回路a・b・c 空調機に，BE 3P20A（⑦）からd 冷蔵庫に至る。右下は電灯分電盤結線図で，1φ3W 100/200Vの引込みから屋外のWh，屋内のB 3P 100AF 100Aを経て，上段にB 1個とBE 9個の100V 20Aの分岐（ⓐ〜ⓙ），下段に100V 20AのBE 1個（丸にTの記号，傍記Rへ），200V 20AのBE 5個（黒い三角形3つに傍記5の記号⑭を経て二重丸のⓐ〜ⓔへ），200V 20AのBE 1個（TSを経て二重丸のⓕへ），100V 20AのBE 3個（ⓚ〜ⓜ）があり，接地の記号がある。凡例は，ⓐ〜ⓜ印は単相100V回路，二重丸のⓐ〜ⓕ印は単相200V回路，四角のa〜d印は三相200V回路，電灯分電盤と動力分電盤の記号

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

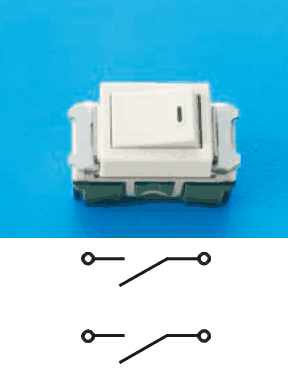

✓ これが正解ニ白色の角形のハンドルに小さな縦長の窓がある埋込形の配線器具。写真下の図は，入り切りする接点が上下に2組ある構成

解説

2極スイッチは図に無く、使われていないのはその写真です。

この問は、図全体を見て、使われていない器具を選ぶ問題です。使われているものを一つずつ、図の記号と照らして確かめます。

住宅用 EE スイッチ（防雨形）は、事務所の左側にある、傍記 A(3A) の自動点滅器に当たります。ヒューズ容量2A と24V と書かれた黒い箱は、電灯分電盤結線図に、丸に T と傍記 R で描かれたリモコントランスです。白い角形のハンドルの埋込形で、0 の端子が3または1の端子につながるものは、3路スイッチで、傍記 3 の点滅器に使われています。

残るのは、入り切りする接点が上下に2組ある、2極のスイッチです。図の点滅器の記号は、傍記 3 の3路スイッチ、A(3A) の自動点滅器、傍記 P の引きひも式のほかは傍記のない単極のもので、2極スイッチを表す傍記 2P の記号はありません。

写真の下の接点の図と、図の傍記を、一つずつ対応させて確かめるのが見分け方です。

ほかの選択肢の解説

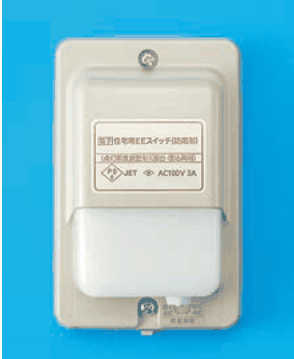

イベージュ色の縦長の箱形の器具で，下部に白い半透明の窓があり，表示板に住宅用EEスイッチ(防雨形) AC100V 3A などの字がある：住宅用 EE スイッチは、周囲の明るさで自動的に入り切りする自動点滅器です。事務所の脇に傍記 A(3A) の記号があり、屋外灯に使われています。

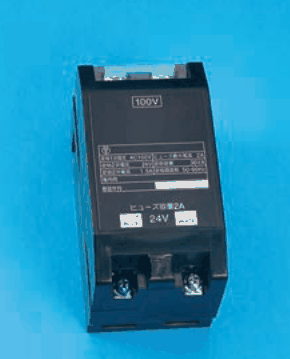

ロ黒色の箱形の器具で，上面に 100V の字と銘板，ヒューズ容量2A と 24V の字，2つの端子がある：100 V を24 V に下げる黒い箱は、リモコン回路の電源になる変圧器です。電灯分電盤結線図に傍記 R が付いた T の記号があるので、使われています。

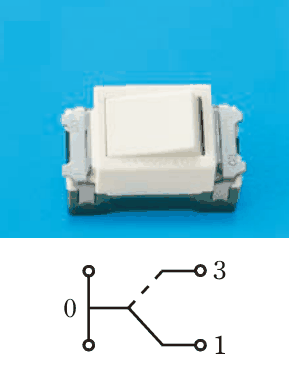

ハ白色の角形のハンドルが付いた埋込形の配線器具。写真下の図は，0の端子が3の端子（点線）又は1の端子につながる接点の構成：0 の端子が3または1につながる接点の埋込形スイッチは、3路スイッチです。図に傍記 3 の点滅器があり、2か所で事務所の照明を点滅するのに使われています。

この科目を演習で解くこの問題を記録に残す

出典：令和5年度下期第二種電気工事士学科試験（午後）問49（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
