平成25年度下期第二種電気工事士筆記試験（電気技術者試験センター）問49

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図の施工に関して、一般的に使用する物の組合せで、不適切なものは。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図（玄関・浴室・洗面所・便所・洋室2つ・和室・台所・リビング・ダイニング・ベランダ）、下は分電盤結線図。凡例は無い。屋内の配線はすべて実線。平面図の上の外に 1φ3W 100/200V の引込線（折れ線の記号）があり、玄関の左上の外の丸の中にWhの記号を経て、玄関の中の破線の長方形に至る（①はこの破線の長方形を指す）。破線の長方形から下へ線が延びてⓐの小さな四角に至る。玄関から下へ廊下が延び、ⓐ・ⓑ・ⓒ・ⓓ・ⓔの字の小さな四角が縦に並ぶ。ⓐの四角から右へ出て下へ折れる1本の実線が、ⓑ・ⓒ・ⓓの四角とⓓの下の字の無い四角を通ってⓔの四角まで縦に延び、ⓒの下でその線の左（細い2本の平行線で描いた壁との間）に IV1.6(PF28) の字がある（⑰はこの字の所を指す）。玄関の上の外壁に、円の下側に黒い部分が付いた照明器具（傍記イ）と、その右に四角の中に黒丸の記号がある。玄関の右の壁に黒丸が縦に3つ並び、上から傍記イ、H ロ、3 ハ。玄関に丸の中にDLの記号（傍記ロ）がある。ⓑの四角の右に斜線を引いた円の記号があり、左のⓑの四角、左上のDL（傍記ロ）、上の外壁の照明器具（傍記イ）、右の壁の黒丸3つ、下の廊下のDL（傍記ハ）と配線で結ばれている。②はこの斜線を引いた円の記号から黒丸3つへ向かう縦の配線を指す。⑱はこの廊下のDL（傍記ハ）を指す。廊下にはほかにDL（傍記ハ）が2つある（便所の左と、ⓓの四角の下）。浴室の左の壁に円の左半分が黒い照明器具（傍記ニ）、右の壁に四角の中に円が2つ並んだ記号（傍記ホ）がある。洗面所の右上の壁に黒丸が縦に2つ並び、傍記は上がニ、下がL ホ。洗面所には円と横長の長方形を組み合わせた照明器具があり、左上の壁に黒丸が1つある。洗面所の左の斜線を引いた円の記号は、左のⓒの四角、上の照明器具、左上の黒丸、左下の円の左半分が黒く右半分に横線2本がある記号（傍記EET。⑪はこの記号を指す）、下の便所のDL、右の斜線を引いた円の記号と配線で結ばれている。右の斜線を引いた円の記号（③はこの記号を指す）は、左の斜線を引いた円の記号、上の浴室の照明器具（傍記ニ）、上の浴室の四角の中に円が2つ並んだ記号（傍記ホ）、右の黒丸2つ（ニ、L ホ）、下の円の中に縦線2本があり下半分が黒い記号と配線で結ばれている。便所のDL（傍記なし）は便所の左下の黒丸と配線で結ばれている。台所の上にⓓの四角から右へ延びる配線があり、小さな四角（⑯はこの四角を指す）に至る。⑯の四角は、左のⓓの四角、上の円の中に縦線2本があり上半分が黒い記号、右の壁の円の右半分が黒く左半分に横線2本がある記号、下の照明器具と配線で結ばれている。⑯の四角の下の、円と横長の長方形を組み合わせた照明器具（傍記ヘ）を⑮が指す。⑮の照明器具は、上の⑯の四角、左の壁の黒丸2つ（上に傍記ヘ）のうち上の黒丸、下の流し台の円と横長の長方形を組み合わせた照明器具と配線で結ばれている。左の壁の下の黒丸からは、コンロの左の四角の中に円が2つ並んだ記号へ配線がある。流し台の照明器具の右に黒丸と P の字があり、④はこの黒丸を指す。台所の右下に四角の中に音符の記号と、その右の丸の中にTの記号（⑫はこの丸の中にTの記号を指す）がある。四角の中に音符の記号からは上へ配線が延び、玄関の上の外壁の四角の中に黒丸の記号に至る。丸の中にTの記号は下のダイニングの右の壁の円の右半分が黒い記号と配線で結ばれている。左側の部屋は上から洋室・洋室・和室で、それぞれ斜線を引いた円の記号があり、3つの斜線を引いた円の記号は縦の配線で結ばれている。上の洋室の斜線を引いた円の記号は、右のⓐの四角、左の丸の中に丸括弧の記号（⑩はこの記号を指す）、左上の壁の円の左半分が黒い記号、右の壁の円の右半分が黒い記号、右の壁の黒丸と配線で結ばれている。中の洋室にも丸の中に丸括弧の記号、壁の円の一部が黒い記号2つ、右の壁の黒丸がある。和室の斜線を引いた円の記号は、左の円の中に横線1本がある記号（⑨はこの記号を指す）、右の壁の円の右半分が黒い記号、右の壁の黒丸、左下の壁の円の左半分が黒い記号と配線で結ばれている。リビングの上のⓔの四角は、上の廊下の配線、左上の斜めの矢印の付いた黒丸（傍記チ）、右上の黒丸2つ（傍記ハ ト、ハの下に3）、左の壁と右の壁の円の一部が黒い記号、下の斜線を引いた円の記号と配線で結ばれている。この斜線を引いた円の記号から左にCHの字の円（傍記チ）、右にCLの字の円（傍記ト）がある。リビングの下の壁に、円の中に縦線2本があり下半分が黒い記号（傍記 20A250V と E）があり、⑦と⑭はこの記号を指す。この記号から上へ矢印の配線が延びて ⓕ の字に至り、⑤はこの配線を指す。その右にRCの字の四角（傍記I）があり、プラグの記号と線で結ばれ、壁の外のベランダ側のRCの字の四角（傍記O）と短い線で結ばれている。左下の壁の内側に円の中に縦線2本があり下半分が黒い記号、壁の外のベランダ側に同じ形で上半分が黒い記号があり、短い線で結ばれている。⑧はこの壁の外の記号を指し、その右に破線の小さな長方形がある。右下の壁の内側に黒丸と円の中に縦線2本があり下半分が黒い記号、壁の外のベランダ側に円の上側に黒い部分が付いた照明器具がある。分電盤結線図は、1φ3W 100/200V の引込線（折れ線の記号）から丸の中にWhの記号（⑬はこの記号を指す）、縦の一点鎖線をはさんで、BEの四角（傍記 3P 50AF 50A 30mA。⑥はこの四角を指す）、その先の6つのBの四角。Bの傍記はⓐ〜ⓔが 100V 2P 20A、ⓕが 200V 2P 20A。回路名と負荷名称の表は、ⓐ 洋室・和室 照明・コンセント、ⓑ 玄関・廊下・屋外 照明、ⓒ 浴室・洗面所・便所 照明・コンセント・換気扇、ⓓ 台所 照明・コンセント・換気扇、ⓔ リビング・ダイニング・屋外 照明・コンセント、ⓕ リビング・ダイニング ルームエアコン コンセント

〔配線図の前書き〕図は、鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。

【注意】

答えと解説

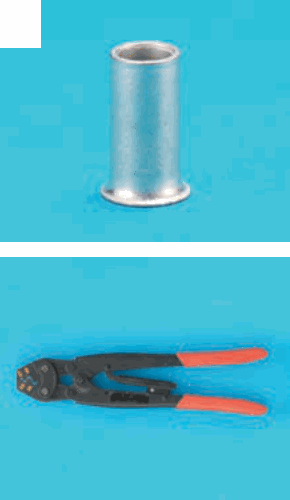

✓ これが正解ロ上に銀色の筒形の金属部品（一方の端が広がっている）、下に柄が橙色の圧着工具（先端の刃に穴が並んでいる）

解説

リングスリーブに合わない圧着工具の組が、不適切な組合せです。

この問は、配線図のVVFケーブル工事で使う物の組合せのうち、不適切なものを探します。ケーブルの接続、絶縁、ボックスと管の接続など、工事の目的に当てはめて一つずつ確かめます。

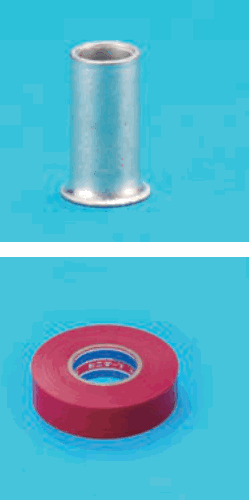

銀色の筒で一方の端が広がった金属部品は、リングスリーブです。電線を中に入れて圧着して接続するもので、圧着にはリングスリーブ用の圧着工具を使います。この工具は、ほかの圧着工具と取り違えないよう柄が黄色と決められています。写真の工具は柄が橙色（赤系）で、リングスリーブ用ではない別の種類の圧着工具なので、この組合せは不適切です。なお、接続のあとの絶縁に赤いビニルテープを使う組合せは一般的です。

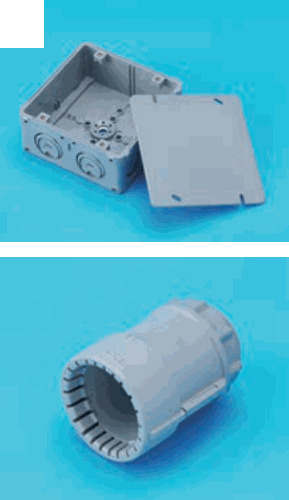

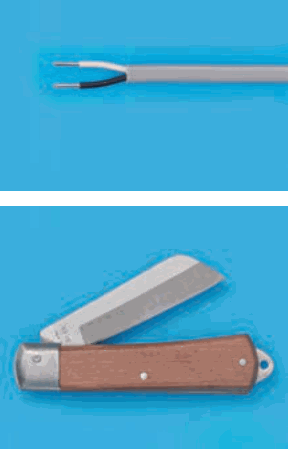

他の組は工事に合います。平形ケーブルの外装をむいて心線を出すには電工ナイフ、合成樹脂製のボックスに管をつなぐにはボックスコネクタを使います。覚え方は、リングスリーブの圧着工具は柄が黄色、です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：平成25年度下期第二種電気工事士筆記試験 問49（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
