令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問50

✓ これが正解イ

解説

LK付きの抜け止め形コンセントが図にあり、写真はその器具です。

この問は、図で使われているコンセントを、写真から選ぶ問題です。コンセントの図記号は、円の中の線で差込口を、傍記の文字で性質を表します。

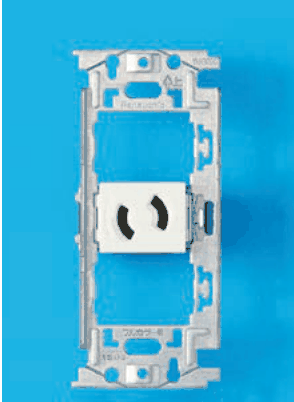

図には、カウンタの上に、円の中に2本の線が入り、LK の傍記が付いたコンセントが2つあります。LK は抜け止め形を表す傍記です。抜け止め形は、プラグを差し込んでひねると抜けにくくなる構造で、差込口が円弧状になります。写真のうち、取付枠の中央に、円弧状の差込口が2つ向かい合った器具が、これに当たります。

ほかの写真は、図の記号と性質が合いません。平行な差込口で下に接地端子が付いた2口のものは、接地端子付の2口で、図で接地端子を表す ET が付く記号は1口です。円弧状の差込口に接地極が付いた2口のものは、図の接地極付の抜け止め形に付く EET や WP の性質を備えていません。

LK は抜け止め形、差込口が円弧状に向かい合う、と傍記と形を結び付けて覚えます。

ほかの選択肢の解説

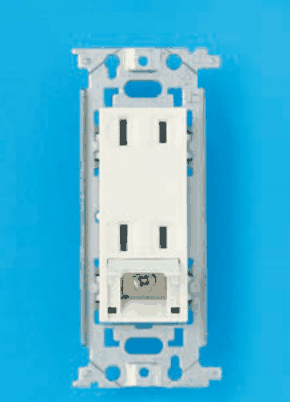

• ロ…平行な縦長の差込口2つが上下に2組，下部に端子ねじの付いた部分がある：上下に平行な差込口が並び、下側に接地端子の付いた写真は、接地端子付の2口コンセントです。図の ET は1口の記号に付く傍記で、2口の記号には付いていないので、写真と一致しません。

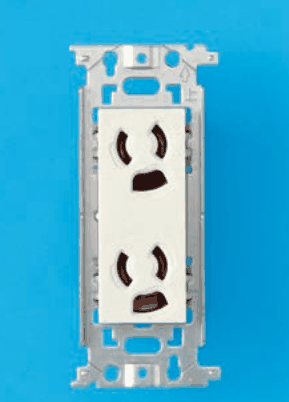

• ハ…円弧状の差込口2つと下側の接地極の差込口の組が上下に2組ある：円弧状の差込口に接地極の差込口が加わった2口の写真は、接地極付の抜け止め形です。図の抜け止め形で接地極が付く記号には EET と WP が付いており、この写真の器具とは性質が違います。

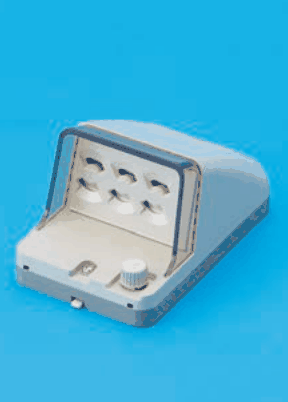

• ニ灰色の箱形の器具でふたが開いており，中に差込口のある6つの丸い穴の部分と，手前に丸いつまみがある：ふた付きの箱形で、差込口の組が3つ並んだ器具は、床に据え付けて使うフロアコンセントの形です。図に床面に取り付けるコンセントの記号はなく、図の器具には当たりません。
