令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問41

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示すボックス内の接続をすべて圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図で，上に構内の駐車場があり，駐車場の左右に二重丸の器具があって，左側の器具間の配線に600V CV 5.5-2C（括弧内は空欄で⑩が指す）の傍記がある。建物には出入口・商品棚3列・カウンタ・事務所・冷蔵庫・手洗場があり，照明器具（DL・CLなど）・コンセント・点滅器・ジョイントボックスなどの図記号と配線，各器具の傍記（LK・EET・WP・ET・20A・2・3など）と点滅器の記号ア〜オ，A(3A)，引出線の番号①〜⑱がある。各商品棚にはRCの記号（室外機へ，三相200V回路a〜c）があり，②は右の商品棚のRCの横の点線の四角を指す。左上には点線の配線と端のLDの傍記がある（⑱）。建物の外（図の下側）には四角のa〜cのRCがあり，その接地を⑥が指し，⑥の左に⑮がある。右下の屋外から3φ3W 200Vと1φ3W 100/200Vの引込みがそれぞれWhを経てCVT38（④）の点線の配線で動力分電盤と電灯分電盤に至り，⑫は3φ3W側の引込み点を指す。左下は動力分電盤結線図で，3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 60AF 60Aを経て，BE 3P30A 3個から三相200V回路a・b・c 空調機に，BE 3P20A（⑦）からd 冷蔵庫に至る。右下は電灯分電盤結線図で，1φ3W 100/200Vの引込みから屋外のWh，屋内のB 3P 100AF 100Aを経て，上段にB 1個とBE 9個の100V 20Aの分岐（ⓐ〜ⓙ），下段に100V 20AのBE 1個（丸にTの記号，傍記Rへ），200V 20AのBE 5個（黒い三角形3つに傍記5の記号⑭を経て二重丸のⓐ〜ⓔへ），200V 20AのBE 1個（TSを経て二重丸のⓕへ），100V 20AのBE 3個（ⓚ〜ⓜ）があり，接地の記号がある。凡例は，ⓐ〜ⓜ印は単相100V回路，二重丸のⓐ〜ⓕ印は単相200V回路，四角のa〜d印は三相200V回路，電灯分電盤と動力分電盤の記号

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

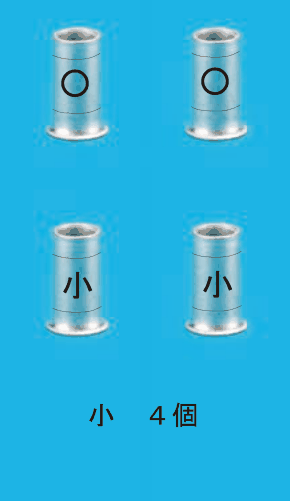

✓ これが正解ロリングスリーブ4個が上下2段に2個ずつ並び，上の2個は中央に〇の刻印，下の2個は中央に小の刻印がある。下に小　４個の字

解説

2本接続が2か所と3〜4本接続が2か所で、〇2個・小2個です。

⑪は、手洗場の下側のボックスです。この問は、ボックス内の電線をリングスリーブで圧着接続するとき、必要なスリーブの種類・個数と刻印を求める問題で、接続する電線の本数が決め手です。

電線はすべて VVF 1.6 です。1.6 mm の電線を2本接続するときは小スリーブで刻印は〇、3〜4本のときは小スリーブで刻印は小、5〜6本のときは中スリーブで刻印は中を使います。

図からケーブルを数えます。電源側（回路 f）の2心、上側のボックスへの2心、点滅器エ・オへの3心、エの照明器具への2心、オの換気扇への2心です。接地側の白線は、電源、上側のボックス、照明器具、換気扇の4本を束ねるので、小の刻印が1個です。電圧側の黒線は、電源、上側のボックス、点滅器の共通線の3本を束ねるので、小の刻印が1個です。照明器具と換気扇は、点滅器からの戻り線との2本ずつの接続になり、〇の刻印が2個です。

合計は〇が2個、小が2個で、小スリーブ4個です。5本以上を束ねる所がないので、中は使いません。

ほかの選択肢の解説

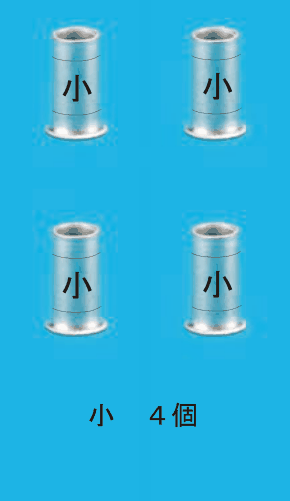

イ…4個とも中央に小の刻印がある。下に小４個の字：4個とも小の刻印にするのは、4か所すべてが3〜4本の接続のときです。⑪には2本どうしの接続が2か所あり、そこは〇の刻印を使うので、小の刻印だけでは合いません。

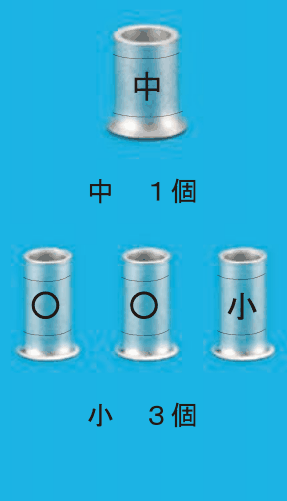

ハ…〇・小の刻印があるリングスリーブ3個と小３個の字：中スリーブは、1.6 mm の電線を5〜6本まとめて圧着するためのものです。⑪では最大の束でも4本で、5本以上になる所がないため、中が要る接続はありません。
ニ…小・小の刻印があるリングスリーブ3個と小３個の字：中スリーブを含む組合せですが、⑪に5本以上を束ねる箇所はなく、中は使いません。小スリーブだけで足りるので、種類も個数も数えた結果と合いません。

この科目を演習で解くこの問題を記録に残す

出典：令和5年度下期第二種電気工事士学科試験（午後）問41（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
