令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問48

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑱で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，接地線の配線も含まれるものとする。

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1 つ選びなさい。

【注意】

答えと解説

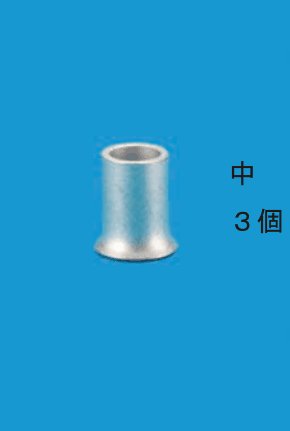

✓ これが正解ロリングスリーブ1個と中３個の字

解説

⑱は2.0 mmの電線が3〜4本の接続3か所で、中スリーブ3個です。

⑱のボックスには4本のケーブルが集まります。右は分電盤の回路cへ向かう3心、下はコンセント2Eへの3心、上は2EとEET（接地極付・接地端子付）のコンセントへ続く3心、左は別のジョイントボックスへの2心です。電線の太さはすべて2.0 mmです。

接続は、役割ごとにまとめます。電圧側（黒）は4本のケーブルから1本ずつ、合計4本です。接地側（白）も4本です。設問の注で、接地線も含むとされており、接地線は左の2心のケーブルには無く、3心のケーブル3本から1本ずつの3本になります。つまり、4本・4本・3本の接続が3か所です。

リングスリーブは、電線の太さと本数で大きさを選びます。2.0 mmの電線が3本から4本のときは、中スリーブを使います。3か所とも2.0 mmの3〜4本なので、中スリーブが3個です。

覚え方は、2.0 mmが2本なら小、3〜4本なら中、それより多ければ大、です。

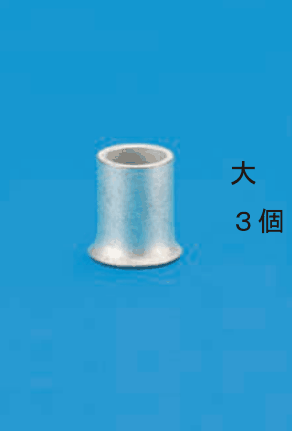

イリングスリーブ1個と大３個の字：大スリーブは、2.0 mmの電線を5本まとめるような、本数の多い接続に使う大きさです。⑱の接続は3か所とも3〜4本なので、これより小さい中スリーブで足ります。大を使う組合せは最少の条件に合いません。

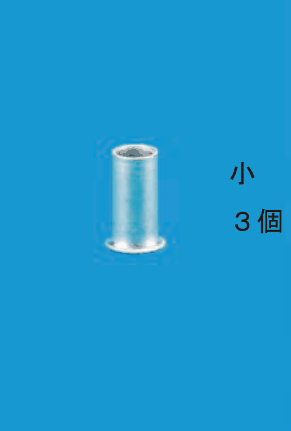

ハ細いリングスリーブ1個と小３個の字：小スリーブが使えるのは、2.0 mmの電線2本のように本数が少ない接続です。⑱は3〜4本をつなぐ箇所が3つあり、小スリーブでは電線が入らないので、小を3個とする組合せは成り立ちません。

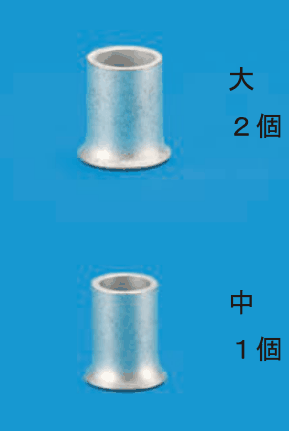

ニ上に太いリングスリーブ1個と大２個の字，下にリングスリーブ1個と中１個の字：大2個と中1個の組合せは、5本以上をまとめる箇所を前提にした数え方です。⑱は4本・4本・3本の3か所で、5本以上をつなぐ箇所がなく、すべて中スリーブで足りるので、合いません。

出典：令和6年度上期第二種電気工事士学科試験問48（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
