令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問44

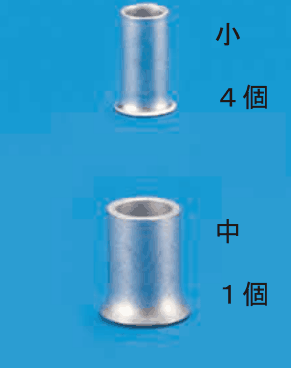

✓ これが正解ロ

解説

中1個・小4個のリングスリーブが最少です。

⑭は、玄関にあるジョイントボックスで、1.6 mmの電線をリングスリーブで接続する問題です。1.6 mmだけなら、4本までは小スリーブ、5〜6本は中スリーブです。

⑭に集まるケーブルは、⑬へ向かうケーブル（下の⑫側）、小型変圧器（T）、玄関灯（傍記オ）、エの照明器具、カの照明器具、3つの点滅器（傍記エ・オ・カ）です。

接地側の白線は、⑬・T・オ・エ・カの5本が1か所に集まり、中スリーブ1個です。黒線は、⑬・T・点滅器の3本で、小スリーブ1個です。点滅器からの戻り線は、オ・エ・カの照明器具ごとに2本ずつ（計3組）で、小スリーブ3個です。

小スリーブは1＋3＝4個、中スリーブは1個です。よって、小4個・中1個が正解です。覚え方は、5本以上は中、4本以下は小と、本数で大きさを決めることです。

ほかの選択肢の解説

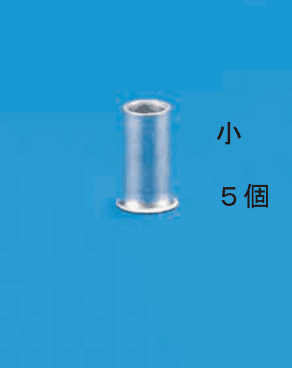

• イ小さいリングスリーブ1個と 小 ５個 の字：小スリーブだけ5個にすると、白線5本を小スリーブで圧着することになります。小スリーブは4本までしか圧着できないため、5本が集まる白線には使えません。
• ハ…３個 の字，下に大きめのリングスリーブ1個と 中 ２個 の字：中スリーブが2個というのは、5〜6本の接続が2か所ある場合です。⑭で5本が集まるのは白線だけなので、中は1個です。さらに小が3個では、2本ずつの接続の数も足りません。
• ニ…４個 の字，下に大きめのリングスリーブ1個と 中 ２個 の字：小スリーブ4個の数は合っていますが、中スリーブが2個では1個余ります。5本以上が集まるのは白線の1か所だけで、黒線は3本のため、中スリーブは1個で足ります。
