平成27年度下期第二種電気工事士筆記試験（電気技術者試験センター）問50

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図の施工で，一般的に使用されることのないものは。

木造2階建住宅の配線図。左は1階平面図，右上は2階平面図，下は電灯分電盤結線図，その上に凡例。1階平面図の上の屋外に1φ3W 100/200Vの引込みがあり，左から，接地の記号の付いた丸の中にHの記号（電気温水器（深夜電力利用）1φ2W 200V），BE，Wh，TS，引込みの黒丸，Whが点線（短い線を並べた線）で結ばれて並び，右のWhから点線が建物の上の外壁に沿って右へ延び，右上の角で下に折れて風呂の右の外を下り，左下が黒で右上が白の斜めに塗り分けた長方形の電灯分電盤に至る（①はこの点線の上の部分を指す）。1階の屋内の配線は実線。玄関に斜線を引いた円の記号（⑯）があり，そこからDL（傍記コ），玄関の壁の下半分が黒い丸の照明器具（傍記ク），玄関の外の左の外壁の右半分が黒い丸の照明器具（傍記ケ），階段の上の端の黒丸3個（左から傍記ク・ケ・コ，クの左にD）へ配線がある。ホールの斜線を引いた円の記号（⑰）は⑯と斜めの配線でつながり（⑮はこの配線），ほかに上の壁の傍記2のコンセント，回路ⓒの矢印，CL（傍記コ），階段の下の端の斜線を引いた円の記号（⑥）へ配線がある。⑥からは階段の壁の左半分が黒い丸の照明器具（傍記サ），階段の上の端の黒丸（傍記サ，3），小さな丸に斜め上向きの矢印の記号へ配線がある。便所に丸の中に∞の記号（傍記ス），丸の中に丸括弧の記号（傍記シ），斜線を引いた円の記号，左の壁に黒丸2個（傍記シと，Lの付いたス）がある。風呂の上の壁に上半分が黒い丸の照明器具（傍記セ，②），浴槽の上に四角の中に∞の記号（傍記ソ），斜線を引いた円の記号があり，風呂の下の壁の外に黒丸2個（傍記セと，Lの付いたソ）がある。風呂の下の部屋に斜線を引いた円の記号があり，回路ⓓの矢印，DL（傍記タ），黒丸（傍記タ），左の壁の傍記なしの左半分が黒いコンセント，洗面台の下半分が黒い照明器具とその右の黒丸，右の外壁の丸の中に∞の記号（傍記チ）とその上の黒丸（傍記チ）へ配線がある。その部屋に傍記EETのコンセント（回路ⓖの矢印）がある。台所の上の壁に傍記EETのコンセント2個があり，右のものを③が指し，左のものから回路ⓗの矢印が出る。台所の左の壁に黒丸2個（傍記ア・イ）があり，その左に回路ⓐの矢印がある。台所の斜線を引いた円の記号からDL（傍記ア）2個，四角の中に∞の記号とその右上の黒丸，丸の中にTの記号へ配線があり，丸の中にTの記号の上に四角の中に音符の記号がある。台所の下に斜線を引いた円の記号とDL（傍記イ）2個がある。居間に斜線を引いた円の記号があり，DL（傍記エ）2個，四角の中に丸の照明器具（傍記オ），小さな四角（傍記ウ），和室との境の壁の黒丸3個（傍記ウ・エ・オ）へ配線があり，小さな四角から下へ太い点線（傍記LD）が延び，この点線を④が指す。居間の下の壁と右の壁に傍記2のコンセント（回路ⓔの矢印），下の外壁の外に傍記WPのコンセントがある。和室に斜線を引いた円の記号（回路ⓑの矢印）があり，四角の中に丸の照明器具2個（傍記キ・カ），右の壁の黒丸（傍記キ）と黒丸（傍記カ），左の壁と右の壁の傍記2のコンセント（右のものから回路ⓕの矢印）へ配線がある。和室の左下の外に下半分が黒い丸の照明器具（傍記フ）と黒丸（傍記フ）がある。左の門柱に丸の照明器具（傍記ヒ）と傍記WPの黒丸（傍記ヒ）があり，そこから(PF16)の字のある一点鎖線が右へ延びて和室の左の壁の傍記2のコンセントに至る。その下の門柱の四角の中に黒丸の記号から(PF16)の字のある一点鎖線（⑤）が右へ延びて和室の左下の壁の四角の記号に至り，そこから実線が上へ延びて四角の中に音符の記号に至る。1階の下は駐車場と庭。2階平面図の配線はすべて実線。上の洋室にDL（傍記ハ）4個，四角の中に丸の照明器具（傍記ノ），斜線を引いた円の記号があり，その記号から左下の壁の黒い菱形2個（上が傍記ノ，下が傍記ハ）へ配線がある（⑦はこの配線，⑧は下の黒い菱形を指す）。洋室の右上の壁に傍記2のコンセントがある。廊下に四角の記号（⑪）があり，その上にⓙの字，左下に小さな丸と 分電盤へ の矢印がある。⑪から上の洋室の斜線を引いた円の記号，右の傍記2のコンセント（回路ⓜ），右下へ延びて寝室の右の壁に沿う傍記2のコンセント3個（回路ⓛ），斜線を引いた円の記号（回路ⓘ），寝室の斜線を引いた円の記号へ配線がある。回路ⓘの斜線を引いた円の記号からDL（傍記ネ）と黒丸（傍記ネ）へ配線がある。階段の上の端に黒丸2個（傍記サ・ヌ，それぞれ3）があり，近くの斜線を引いた円の記号からDL（傍記ヌ）2個へ配線があり，下のDLを⑫が指し，その右上に黒丸（傍記ヌ，3）がある。左の便所に丸の中に∞の記号（傍記ニ），DL（傍記ナ），黒丸2個（傍記ナと，Lの付いたニ），斜線を引いた円の記号がある。寝室に斜線を引いた円の記号（回路ⓚ）があり，四角の中に丸の照明器具（傍記ツ），黒丸（傍記ツ），左の洋室の斜線を引いた円の記号へ配線がある。下の洋室に斜線を引いた円の記号2個，四角の中に丸の照明器具（傍記テ），黒丸（傍記テ），傍記2のコンセント2個があり，ベランダ側の壁に傍記WPの黒丸（傍記ト），ベランダに上半分が黒い丸の照明器具（傍記ト）がある。寝室の下の壁に傍記20A250V Eのコンセント（⑬，回路ⓝの矢印）があり，その右にプラグの記号からRC（傍記I）へ線があり，RC（傍記I）から壁の外のRC（傍記O）へ線がある。電灯分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBE（3P 50AF 50A 30mA）に至り，B（2P 20A）14個を経て，回路ⓐ〜ⓗ（100V，1階 照明・コンセント），ⓘ〜ⓜ（100V，2階 照明・コンセント），二重丸のⓝ（200V，2階 ルームエアコン）に分かれる。⑨は二重丸のⓝの200Vの矢印の配線を，⑭はそのBを指す。引込みの線は屋外でも分かれ，TS，Wh，BE（2P50AF 40A 30mA）を経て丸の中にHの記号（電気温水器（深夜電力利用）1φ2W 200V）に至り，その接地の記号を⑩が指す。凡例は，ⓐ〜ⓜ印は単相100V回路，二重丸のⓝ印は単相200V回路，左下が黒で右上が白の斜めに塗り分けた長方形は電灯分電盤

〔配線図の前書き〕図は，木造2 階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

✓ これが正解ロ青い背景に置かれた銀色の金属製の筒形の部品で，上部に止めねじが2本ある

解説

図に金属管工事が無いので、金属管用の筒は使わない。

配線図の施工で使う部品を、図から確かめます。屋内の配線は、すべてVVFのケーブル工事です。屋外の門柱から家へは、（PF16）と書かれた線があり、PFは合成樹脂製可とう電線管を表します。金属管を表す傍記は、図のどこにもありません。

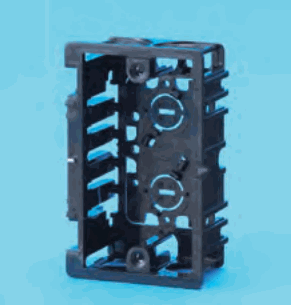

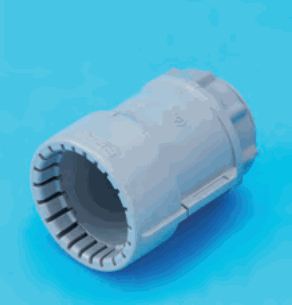

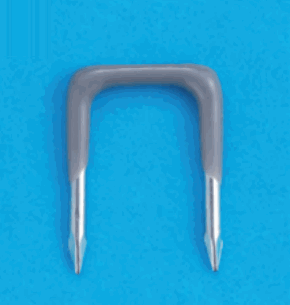

写真を見ると、灰色のU字形で両脚が釘になった部品は、ケーブルを壁などに留めるステープルで、VVFの固定に使います。灰色の樹脂製の筒で、口の内側に多数の爪があるものは、PF管の接続に使う部品で、屋外のPF16に使えます。黒い樹脂製の長方形の枠形の部品は、スイッチやコンセントを埋め込むためのボックスの形です。

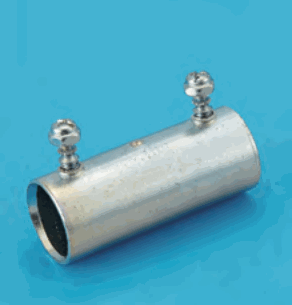

銀色の金属製の筒で、上部に止めねじが2本あるものは、金属管どうしをつなぐ部品です。この図に金属管工事が無いため、使いません。覚え方は、図に出ている工事（ケーブル工事とPF管）に合う部品だけを選ぶ、です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：平成27年度下期第二種電気工事士筆記試験 問50（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
