令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問50

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図で，使用されているコンセントとその個数の組合せで，正しいものは。

木造3階建住宅の配線図。左に3階平面図・2階平面図・1階平面図，右に凡例と分電盤結線図 L-2・L-1がある。凡例は，ⓐ〜ⓛ印は単相100V回路，二重丸のⓐ〜ⓑ印は単相200V回路，黒と白に塗り分けた長方形は電灯分電盤。3階平面図は屋上・洋室・階段で，①は洋室の破線の四角（傍記ネ）を指し，⑪はDLの左の四角のボックスを指し，⑮はⓚの左の白丸と黒丸（傍記ニ）を指す。ほかにWP LKの傍記のコンセントとL-2への矢印がある。2階平面図は洋室3室・階段で，上に1φ3W 100/200Vの引込みがあり，分電盤L-2がある。⑩は左の洋室の外周に沿う破線の配線を指し，②は傍記ナの小さな黒い菱形の記号を指し，③はⓙの横の20A・Eの傍記のコンセントを指し，その右にRCの記号（傍記 I と O）がある。1階平面図は玄関・浴室・便所・台所・居間・和室・階段で，分電盤L-1がある。⑧は左端の一点鎖線の配線に添えた（PF22）の傍記を指し，この配線の上端は屋外の照明器具（傍記ノ，A(3A)）である。⑨は玄関の上の黒丸入りの四角の器具とTの記号の間の配線を指し，⑭は玄関のジョイントボックスを指し，⑬は玄関のジョイントボックスとCL（傍記キ）の左のジョイントボックスの間の配線を指し，⑫はCL（傍記キ）の左のジョイントボックスを指す。④は上部のWhから左の器具へ延びる破線の配線を指し，⑦は階段に沿う配線を指し，⑥は右下の20A250V・Eの傍記のコンセントから下へ延びる接地の記号を指す。居間には傍記LDの破線の配線がある。分電盤結線図 L-1は，1φ3W 100/200Vの引込みから屋外のWh，屋内のBE 3P 75AF 60A 30mAを経て，B 3P 50AF 40AからL-2のⓐへ，100V 2P 20AのB（ⓐ〜ⓕ），200V 2P 20AのB（二重丸のⓐとⓑ）に至り，⑤は二重丸のⓐへの200V分岐の配線を指す。分電盤結線図 L-2は，L-1のⓐからB 3P 50AF 30A，100V 2P 20AのB（2階 ⓖ〜ⓙ，3階 ⓚ・ⓛ）がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

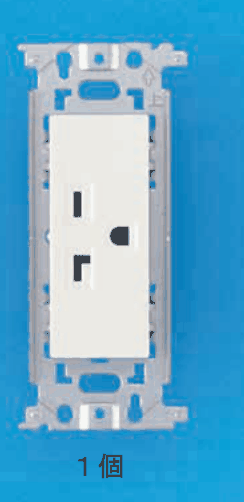

✓ これが正解イ取付枠に付いた白色のコンセント。上に縦長の刃受，下にL字形の刃受，右に半円形の刃受がある。下に １個 の字

解説

20A250V・Eの接地極付コンセントが図に1個あり、写真と合います。

この問は、図に描かれたコンセントの傍記と個数を数え、写真の刃受（プラグの刃を差し込む穴）の形と照らし合わせます。傍記のEは接地極付、EETは接地極付接地端子付、20Aは定格電流20 A、250Vは定格電圧250 V、WPは防雨形、LKは抜け止め形、数字の2は2口を表します。

図で傍記に特徴があるのは、3階のWP・LKが1個、2階の20A・E（100 Vの回路ⓙ）が1個、1階台所のEETが1個、1階居間の20A250V・E（200 Vの回路ⓐ）が1個で、残りは傍記2の2口コンセントです。

正解の写真は横向きに写っており、縦長の刃受、L字形に曲がった刃受、半円形の接地極用の刃受が並びます。半円形を下にして見直すと、横長の刃受とL字形の刃受が左右に並ぶ配置で、250 V・20 A用の接地極付コンセントの形です。図の20A250V・Eは1個なので、写真の1個とも合います。

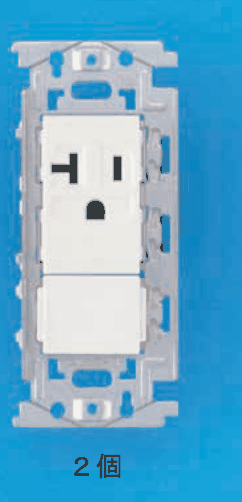

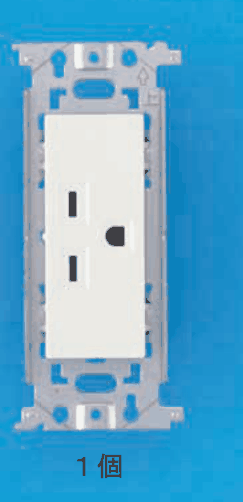

覚え方は、横長2つは250 V用、横長とL字形は250 V・20 A用、縦長の片方が横へ突き出せば100 V回路の20 A用と、刃受の向きで読み分けることです。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和4年度下期第二種電気工事士筆記試験（午後） 問50（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
