令和2年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問48

配線図

穴あけに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑱で示す分電盤(金属製)の穴あけに使用されることのないものは。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図で，事務所・冷蔵庫・店舗・商品棚・カウンタ・出入口と屋外の駐車場がある。屋内の配線は実線である。左の外壁に1φ3W100/200Vの引込線とWhと分電盤L－1（L－1の記号を⑱が指し，引込線が外壁に取り付く所の黒丸を⑩が指す），3φ3W200Vの引込線とWhと分電盤P－1がある。L－1の上に黒丸の記号に傍記A(3A)がある。P－1からひし形のⓐの配線が冷蔵庫の四角の中に円で囲んだSの字の記号に傍記f40A（⑨）へ，ひし形のⓑの配線が冷蔵庫の左の外壁の屋外のRC（傍記O，接地の記号あり）へ至り，そこから傍記CV 5.5－3Cの配線が店舗のひし形のⓑを経て商品棚の間の小さな四角いボックス（⑫）に至り，⑫から2つの商品棚の上のRC（傍記I）2個へ配線がある。上の外壁に，壁側が黒く縦線2本のある円のコンセントの記号で傍記20A250V・E（接地の記号への配線あり，二重丸のⓔ，①）と，傍記ETのもの（接地の記号への配線あり，ⓗ）がある。その下に，左端の小さな四角から円の照明器具3個の間を短い線を並べた太い線で結び傍記LDが3つ（⑪はこの線を指す），カウンタに円の中に縦線2本のあるコンセントの記号に傍記LKが2個（ⓘ，②は右のものを指す），斜線の入った円とDL 3個（ⓐ）がある。出入口に円を4つに分け向かい合う2つを黒くした記号（ⓔ），右の外壁に傍記2と傍記WPのコンセント（ⓚ）。店舗の左にDL 4個（ⓑ），下にDL 4個（ⓒ），商品棚に沿う照明器具（二重丸のⓐ・ⓑ）がある。事務所の左上に壁側が黒く横線2本のある円のコンセントに傍記2（ⓙ），円が2つ並んだ記号（傍記イ）と黒丸の点滅器（傍記L イ），円の中に放射状の線のある記号に傍記6，壁に傍記2のコンセント2個，細長い照明器具3個（ⓓ）がある。左下の小部屋に小さな四角いボックス（⑰）と斜線の入った円（⑮）がある。⑰からは，上のⓕへの傍記VVF 2.0の配線，左の傍記2 ETのコンセント（接地の記号あり）への配線，下のDL（傍記ロ）への配線，下の円が2つ並んだ記号（傍記ハ）への配線，右の黒丸の点滅器2個（傍記ロ・ハ）への配線（⑯），⑮への配線が出ている。⑮からは，上のDL（傍記ニ），右の黒丸の点滅器（傍記ニ），下の便器の形の中の円の器具（すぐ右に黒丸の点滅器（傍記P））への配線が出ている。下の外壁に下側が黒く縦線2本のある円のコンセントに傍記EETが2個あり，2個の間の配線は破線（③はこの破線を指す），左のものからⓖと接地の記号への配線（⑧は接地の記号を指す）がある。右上と右下の外壁の四角に×の記号から，屋外の二重の円の器具まで一点鎖線の配線に傍記CV 5.5－2C (FEP)（右上は二重丸のⓒ，右下は二重丸のⓓ，④は右下の一点鎖線を指す）。下は動力分電盤結線図P－1（屋外の3φ3W 200VからWh，屋内のB 3P 60A，BE 3P 40A（⑤）からひし形のⓐ，BE 3P 30Aからひし形のⓑ（⑥はこの配線を指す））と，電灯分電盤結線図L－1（屋外の1φ3W 100/200VからWh，屋内のB 3P 100A。上段はB 100V 20Aからⓔ，BE 100V 20Aからⓕ・ⓖ・ⓗ・ⓘ・ⓙ・ⓚ，BE 200V 20Aから二重丸のⓔ。下段はBE 100V 20Aから円の中にTの字で傍記Rの記号（⑭），BE 100V 20A 4個とBE 200V 20A 2個から黒い三角3つに傍記6の記号（⑦）を経てⓐ・ⓑ・ⓒ・ⓓと二重丸のⓐ・ⓑ（三角には⑭からの配線と円の中に放射状の線のある記号に傍記6もつながる），BE 200V 20A 2個からそれぞれSの四角を経て二重丸のⓒ・ⓓ，BE 100V 20AからTSの四角を経て屋外の黒丸の記号に傍記A(3A)（⑬））と，回路の符号（円は単相100V回路，二重丸は単相200V回路，ひし形は三相200V回路）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

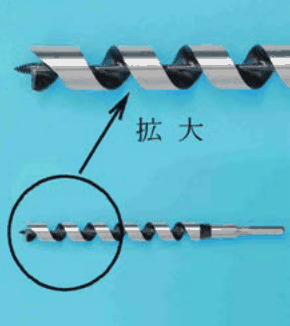

✓ これが正解ニカラー写真。らせん状の刃をもつ長い錐で，先端部分を丸で囲み，矢印と 拡大 の字で先端の拡大の写真を示している

解説

長いらせん状の錐は金属の分電盤には使いません。

⑱は、左の外壁にある分電盤で、金属製の箱です。金属の板に穴をあけるときに使う工具と、金属には使わない工具を見分ける問題で、使われることのないものを選びます。

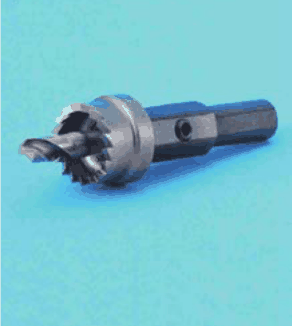

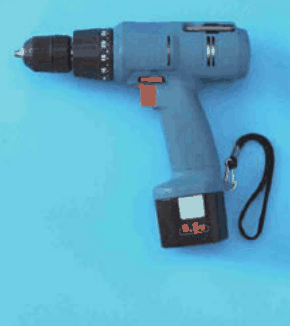

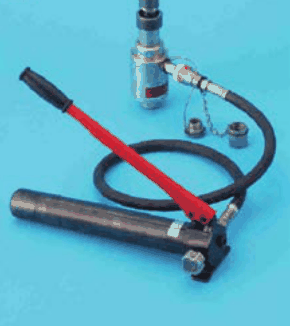

円筒の縁にのこぎり状の刃が並んだホルソは、金属板に丸い穴をあけるのに使います。手動のポンプとホースでつながった円筒形の器具は、油圧式のパンチャで、金属の板に穴を押し抜きます。電池式で先端にチャックのある手持ちの工具は、刃を取り付けて穴をあける電動ドリルの形です。

らせん状の長い刃をもつ錐は、木工用の錐に見える形で、先端はねじ状に細くなっています。金属製の分電盤の穴あけには使いません。

覚え方は、ホルソ・パンチャ・ドリルは金属の穴あけ、長いらせんの錐は木材、です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和2年度下期第二種電気工事士筆記試験（午後） 問48（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
