令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問45

配線図

図記号に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑮で示す図記号の機器は。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図で，配線はすべて実線で描かれている。部屋はバルコニー，洋室3つ，便所，風呂，脱衣室，台所，和室，リビング・ダイニングルーム，ベランダ。右上に1φ3W100/200Vの引込みとWh（その左に接地の記号）があり，Whから下へ縦の配線が延び，600V CVT14 E5.5(PF36) の傍記がある（この配線の上の方を⑫，下の方を③が指す）。玄関の外に四角の中に黒丸の図記号，その下の室内に四角の中に音符の図記号（①）があり，その2つの間の配線を②が指す。音符の図記号の右に丸の中にTの図記号（⑪）があり，その右の四角のジョイントボックスにつながる。各部屋には斜線の入った円のボックス，傍記ア〜ツの照明器具（丸の図記号，DL，CL，CH，丸の中に横線の図記号，横長の長方形の図記号など），黒丸の点滅器（傍記3，H，L，P，WPなど），傍記2・E・EET・ET・LK・WPのコンセントがある。中央の洋室の縦の配線を⑩，その洋室の斜線の入った円のボックスを⑱，脱衣室と台所の間の斜線の入った円のボックスを⑰，リビング・ダイニングルーム中央の斜線の入った円のボックスを⑯が指す。和室の丸の中に横線のある図記号（傍記タ）を⑨，和室とリビング・ダイニングルームの間の壁の黒丸の点滅器（傍記H セ）を④，脱衣室の横長の長方形の図記号（右に黒丸の点滅器と傍記P）を⑬，リビング・ダイニングルームの右の壁の傍記2のコンセントを⑭，その下の傍記20A 250V Eのコンセントを⑤が指す。リビング・ダイニングルームにRCの図記号と，二重丸のⓛへの矢印，プラグの記号があり，ベランダにもRCの図記号があってその右の破線の小さな四角（傍記の欄）を⑥が指す。下は分電盤結線図で，屋外の1φ3W 100/200VからWhを経て屋内のBE（3P 60AF 60A 30mA）に至り，上段のB 6つ（100V）からⓐ〜ⓕ，下段のB 6つ（左から5つは100V，右端は200V）からⓖ〜ⓚと二重丸のⓛへの回路がある。下段の左から4つ目（ⓙ）のBを⑦，下段右端（200V）のBを⑮，そのBからⓛへの配線を⑧が指す。屋外と屋内の境の線の下に接地の記号がある

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

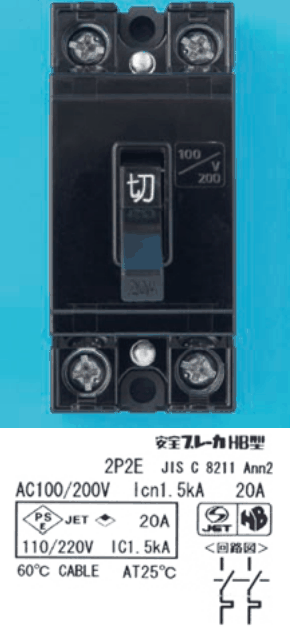

✓ これが正解ハ黒い器具で，上下にねじ端子が2つずつ，中央に切のレバー，右に 100/200V の表示がある。下の表示に安全ブレーカHB型，2P2E JIS C 8211 Ann2，AC100/200V Icn1.5kA 20A，110/220V IC1.5kA，60℃ CABLE AT25℃ の字と〈回路図〉の小さな図がある

解説

200 V回路の遮断器は100/200 Vの2P2E配線用遮断器です。

⑮の図記号は、分電盤結線図の下段右端のB(配線用遮断器)で、傍記が200Vです。図では、ここからリビングの20A 250Vのコンセントの回路ⓛへ配線が出ています。分電盤の主幹のBEは漏電遮断器を表す記号で、⑮のBは漏電遮断器ではなく配線用遮断器です。

200 Vの回路では、単相3線式の外側の2本の電線(どちらも電圧がかかる線)を使うので、2本の両方に過電流を検出する素子が必要です。これを2P2E(2極2素子)といいます。

写真で見分けます。正解の写真は、黒い本体に、切と書いたハンドルがあり、定格の表示に100/200V、20A、2P2Eとあって、漏電の試験ボタンは付いていません。100 Vと表示された写真は、2極でも素子が片側だけの2P1Eです。茶色の面に漏電遮断器の字とテストの表示がある写真は、漏電遮断器です。

覚え方は、200 Vの遮断器は両側に素子の2P2Eで、漏電試験ボタンは付かない、です。

ほかの選択肢の解説

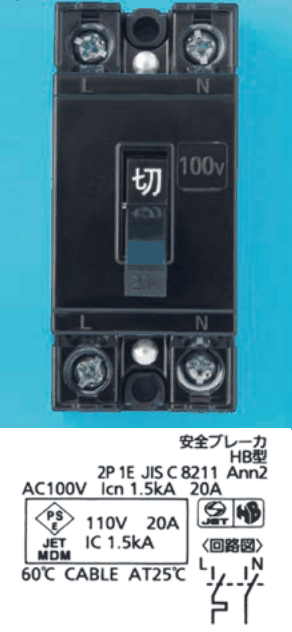

イ…その内側に L・N の字，中央に切のレバー，右に 100V の表示がある。下の表示に安全ブレーカ HB型，2P 1E JIS C 8211 Ann2，AC100V Icn 1.5kA 20A，110V 20A IC 1.5kA，60℃ CABLE AT25℃ の字と〈回路図〉の小さな図がある：100 Vと表示された配線用遮断器で、定格の表示は2P1Eです。素子が片側だけなので、両方の線に電圧がかかる200 V回路の遮断器としては、⑮に使えません。

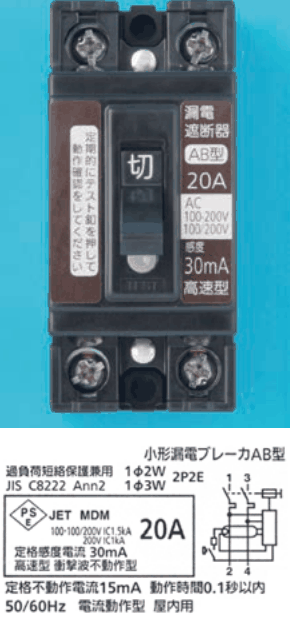

ロ…中央に切のレバー，左の茶色の帯に定期的にテスト釦を押して動作確認をしてくださいの字，右の茶色の帯に漏電遮断器 AB型 20A AC 100-200V 100/200V 感度 30mA 高速型の字がある。下の表示に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 1φ3W 2P2E，JIS C8222 Ann2，20A，定格感度電流 30mA，高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図がある：茶色の面に漏電遮断器の字とテストの表示がある写真は、漏電遮断器です。⑮の記号はBで配線用遮断器を表し、漏電遮断器を表すBEとは別なので、器具の種類が合いません。

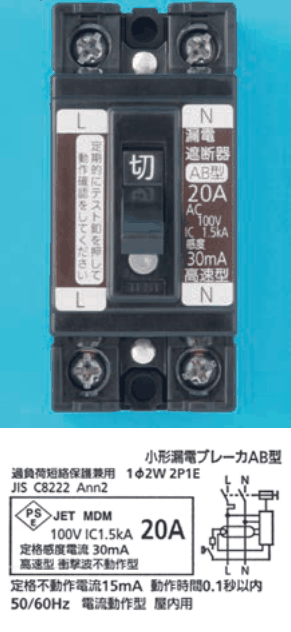

ニ…中央に切のレバー，左に L の字と定期的にテスト釦を押して動作確認をしてくださいの字，右に N の字と漏電遮断器 AB型 20A AC100V IC 1.5kA 感度 30mA 高速型の字がある。下の表示に小形漏電ブレーカAB型，過負荷短絡保護兼用 1φ2W 2P1E，JIS C8222 Ann2，100V IC1.5kA 20A，定格感度電流 30mA，高速型衝撃波不動作型，定格不動作電流15mA 動作時間0.1秒以内，50/60Hz 電流動作型屋内用の字と回路図がある：漏電遮断器で、定格の表示に100Vとあります。⑮は記号がBの配線用遮断器で、しかも200 Vの回路用なので、漏電遮断器でも100 V用でもあるこの写真は当たりません。

この科目を演習で解くこの問題を記録に残す

出典：令和3年度上期第二種電気工事士筆記試験（午前）問45（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
