令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問44

配線図

電圧と極性に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑭で示すコンセントの電圧と極性を確認するための測定器の組合せで，正しいものは。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図で，配線はすべて実線で描かれている。部屋はバルコニー，洋室3つ，便所，風呂，脱衣室，台所，和室，リビング・ダイニングルーム，ベランダ。右上に1φ3W100/200Vの引込みとWh（その左に接地の記号）があり，Whから下へ縦の配線が延び，600V CVT14 E5.5(PF36) の傍記がある（この配線の上の方を⑫，下の方を③が指す）。玄関の外に四角の中に黒丸の図記号，その下の室内に四角の中に音符の図記号（①）があり，その2つの間の配線を②が指す。音符の図記号の右に丸の中にTの図記号（⑪）があり，その右の四角のジョイントボックスにつながる。各部屋には斜線の入った円のボックス，傍記ア〜ツの照明器具（丸の図記号，DL，CL，CH，丸の中に横線の図記号，横長の長方形の図記号など），黒丸の点滅器（傍記3，H，L，P，WPなど），傍記2・E・EET・ET・LK・WPのコンセントがある。中央の洋室の縦の配線を⑩，その洋室の斜線の入った円のボックスを⑱，脱衣室と台所の間の斜線の入った円のボックスを⑰，リビング・ダイニングルーム中央の斜線の入った円のボックスを⑯が指す。和室の丸の中に横線のある図記号（傍記タ）を⑨，和室とリビング・ダイニングルームの間の壁の黒丸の点滅器（傍記H セ）を④，脱衣室の横長の長方形の図記号（右に黒丸の点滅器と傍記P）を⑬，リビング・ダイニングルームの右の壁の傍記2のコンセントを⑭，その下の傍記20A 250V Eのコンセントを⑤が指す。リビング・ダイニングルームにRCの図記号と，二重丸のⓛへの矢印，プラグの記号があり，ベランダにもRCの図記号があってその右の破線の小さな四角（傍記の欄）を⑥が指す。下は分電盤結線図で，屋外の1φ3W 100/200VからWhを経て屋内のBE（3P 60AF 60A 30mA）に至り，上段のB 6つ（100V）からⓐ〜ⓕ，下段のB 6つ（左から5つは100V，右端は200V）からⓖ〜ⓚと二重丸のⓛへの回路がある。下段の左から4つ目（ⓙ）のBを⑦，下段右端（200V）のBを⑮，そのBからⓛへの配線を⑧が指す。屋外と屋内の境の線の下に接地の記号がある

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

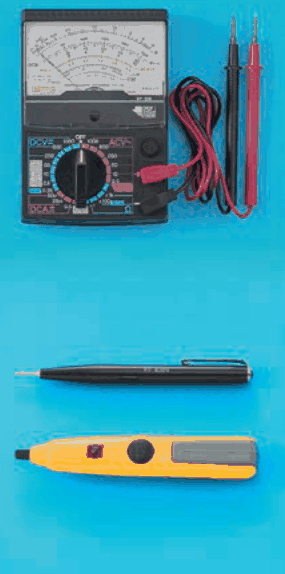

✓ これが正解ロ上に指針式の計器（DCV・ACV・Ω などの表示と切替えのつまみ）と赤・黒のテストリード，下に黒いペン形の器具と，黄色の細長い器具

解説

電圧と極性の確認には回路計と検電器を使います。

⑭は、リビングの壁にある傍記2のコンセント(2口、100 V用)です。このコンセントで確かめたいのは、電圧(何ボルトか)と極性(どちらの穴が電圧のかかる側か)です。電圧は、回路計(テスタ)の交流電圧の目盛りで測ります。極性は、検電器を使い、電圧がかかっている側の穴に当てると反応し、接地側の穴では反応しないことで見分けます。

写真で組合せを選びます。正解は、回路計と、ペン形と黄色の細長い検電器の組合せです。

ほかの組合せを見ます。検相器は、三相の電源の相順(R・S・Tの順)を調べる計器で、3本の色つきクリップが付いています。単相のコンセントの極性を調べる器具ではありません。絶縁抵抗計は、電路と大地の間の抵抗を測る計器で、電圧は測れません。クランプメータは、電線をはさんで電流を測る計器です。

覚え方は、電圧は回路計、極性は検電器、です。

ほかの選択肢の解説

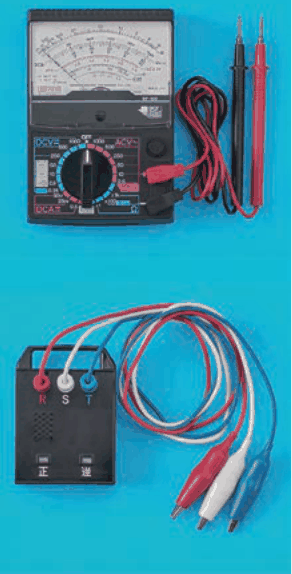

イ上に指針式の計器（DCV・ACV・Ω などの表示と切替えのつまみ）と赤・黒のテストリード，下に R・S・T の字のある赤・白・青の端子と，わにぐちクリップの付いた赤・白・青の線がつながった黒い箱形の器具（正・逆の表示）：回路計は電圧を測れますが、組み合わせてある検相器は三相の相順を調べる計器です。単相コンセントのどちらの穴が電圧側かを見分けられないので、極性の確認になりません。

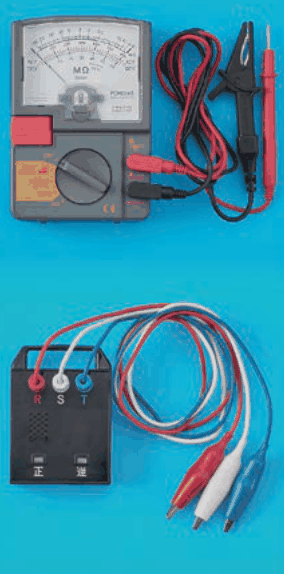

ハ上に MΩ の目盛りのある灰色の指針式の計器（赤いボタンと回転つまみ）と赤・黒の線（黒い線の先はクリップ），下に R・S・T の字のある赤・白・青の端子と，わにぐちクリップの付いた赤・白・青の線がつながった黒い箱形の器具（正・逆の表示）：絶縁抵抗計は電路と大地の間の抵抗を測る計器で、電圧を測れません。さらに検相器は三相の相順用なので、電圧も極性も確かめられない組合せです。

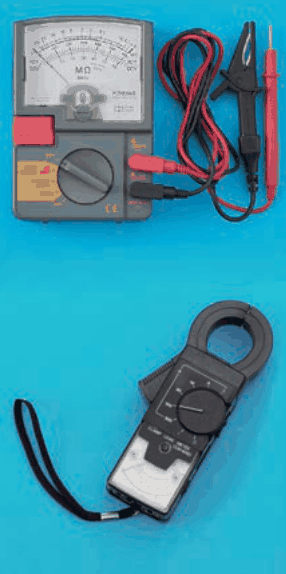

ニ上に MΩ の目盛りのある灰色の指針式の計器（赤いボタンと回転つまみ）と赤・黒の線（黒い線の先はクリップ），下に先端に開閉する輪の形の部分があり，ひもの付いた黒い指針式の計器：絶縁抵抗計は電圧を測らず、クランプメータは電線をはさんで電流を測る計器です。コンセントの電圧も極性も確かめられないので、設問の目的に合いません。
