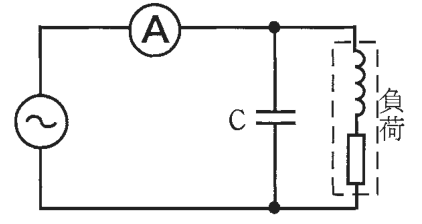

平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問4

✓ これが正解ニコンデンサ設置前と比べて減少する。

解説

力率を100％にすると電源の電流は設置前より減ります。

コイルを含む負荷では、電流が電圧より遅れ、電流は2つの成分に分けて考えられます。電圧と同じ向きの有効電流（抵抗で熱などに使われる分）と、90度遅れた無効電流（コイルに出入りするだけの分）です。電流計は、この2つを合わせた電源の電流を示します。

コンデンサを負荷と並列につなぐと、コンデンサには90度進んだ電流が流れます。この進み電流が、コイル側の遅れた無効電流と逆向きなので、打ち消し合います。力率が100％になった状態は、無効電流が全部打ち消され、電源から流れる電流が有効電流だけになったということです。

設置前の電流は、有効電流と無効電流を合成した値で、有効電流より大きくなります。抵抗が電力を消費しているので、有効電流は変わらず、電流計の指示は零にはなりません。 覚え方は、力率改善で電流は減るが、零にはならない、です。

ほかの選択肢の解説

• イ零になる。：零になるという肢は、抵抗が電力を使い続けることを見落としています。力率100％でも、有効電流は残るので、電流計の指示は零にならず、有効電流の分だけは流れ続けます。
• ロ…変化しない。：変化しないという肢は、コンデンサの電流が無効電流を打ち消すことを見ていません。電流計は電源から流れる全電流を示すので、無効分が減った分だけ、設置前より小さくなります。
• ハ…増加する。：増加するという肢は、コンデンサの電流が加わって電流が増えると考えたものです。実際には進み電流と遅れ電流は逆向きで差し引きになるため、増えるのではなく減ります。
