令和7年度下期第三種電気主任技術者試験 法規（電気技術者試験センター）問11(b)

✓ これが正解4

解説

E・S・Hを一直線に10 mずつ並べ、電圧用のSを中間に置く配置です。

直読式接地抵抗計で接地抵抗を測るときは、被測定接地極Eと電流用の補助接地極Hの間に電流を流し、Eと電圧用の補助接地極Sの間の電圧を測って、電圧÷電流で接地抵抗を求めます。小問(a)で扱った接地抵抗を、実際に確かめる方法です。

接地極に電流を流すと、そのまわりの大地には電位の傾きが生じます。Eのまわりの電位の傾きとHのまわりの電位の傾きが重なると、Sで測る電圧が正しく得られません。そのため、EとHは十分に離し、SはEとHの間で、どちらの影響も小さい場所に置きます。一般には、E・S・Hをほぼ一直線上に、それぞれ10 m程度の間隔で並べる配置がとられます。

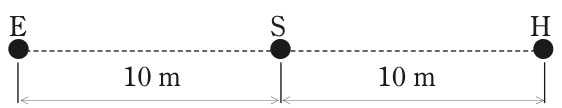

この条件に合うのは、E、S、Hの順に一直線に並べ、E－S間とS－H間をそれぞれ10 mとした配置です。他の配置は、HがEやSから2 mや4 mしか離れていなかったり、SがEとHの間に入っていなかったりして、電位の傾きの影響を避けられません。

これは接地抵抗を電圧と電流の比で測る考え方で、電圧用のSは真ん中、電流用のHはEから遠く、と配置を覚えると見分けられます。

ほかの選択肢の解説

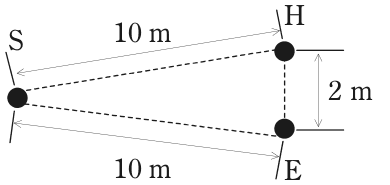

• 1Sを頂点として，そこから10 m離れた位置にHとEが2 mの間隔で並ぶ三角形の配置（S－H間10 m，S－E間10 m，H－E間2 m）：Sから10 m離した位置にHとEを2 mの間隔で並べています。電流を流すHとEが近すぎて電位の傾きが重なり、SもEとHの間にないので、正しい電圧を測れません。

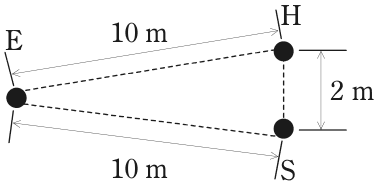

• 2Eを頂点として，そこから10 m離れた位置にHとSが2 mの間隔で並ぶ三角形の配置（E－H間10 m，E－S間10 m，H－S間2 m）：EからHとSを10 mずつ離していますが、HとSの間は2 mしかありません。SがHのまわりの電位の傾きの中に入るため、測った電圧にHの影響が混じります。
• 3E，H，Sの順に一直線に並ぶ配置（E－H間4 m，H－S間2 m）：E、H、Sの順で、電圧用のSが電流用のHの外側にあります。SはEとHの間に置くのが基本で、しかもEとHが4 mと近すぎるため、測定値が正しくなりません。

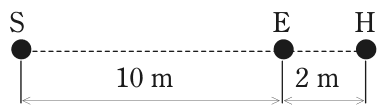

• 5S，E，Hの順に一直線に並ぶ配置（S－E間10 m，E－H間2 m）：SとHがEをはさんで反対側にあり、EとHの間は2 mしかありません。電流を流すEとHが近すぎて電位の傾きが重なり、Sの位置でも正しい電圧が得られません。
