令和7年度下期第三種電気主任技術者試験 法規（電気技術者試験センター）問10

✓ これが正解5(ア) 地絡継電器　(イ) 過電流継電器　(ウ) 力率計

解説

(ア)地絡継電器、(イ)過電流継電器、(ウ)力率計の組合せです。

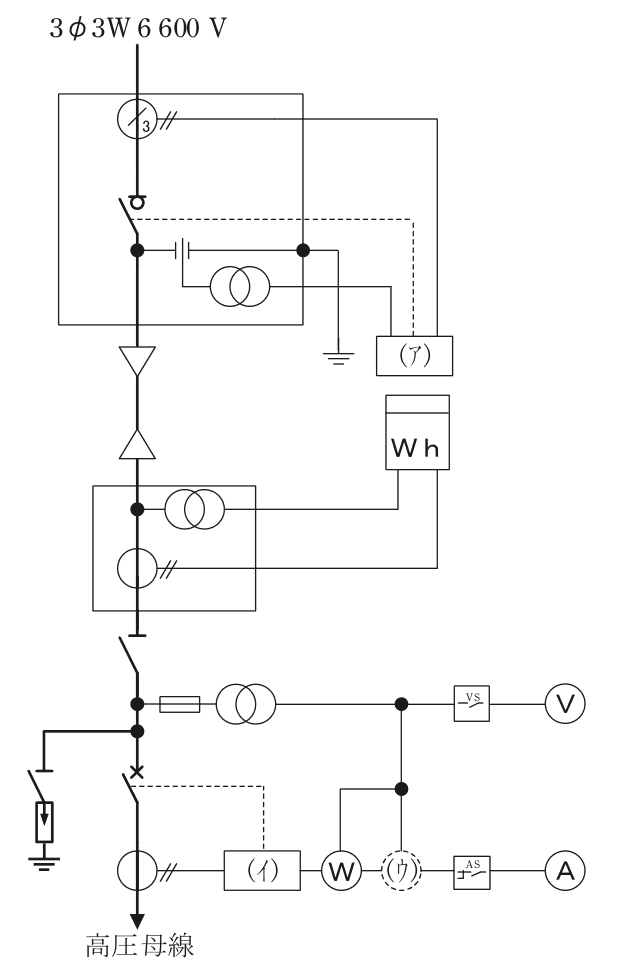

単線結線図では、各機器がどの検出器（変流器・計器用変圧器など）につながり、点線でどの開閉装置を動かすかを追うと、機器の役目が分かります。

(ア)は、引込み口の箱にある零相変流器（3相の電流の和、つまり大地へ漏れた電流を検出する変流器）と、コンデンサと変圧器でできた零相電圧の検出部の両方につながり、点線で開閉器を動かしています。漏れた電流と零相電圧で地絡を検出して開閉器を開くので、地絡継電器です。

(イ)は、遮断器の下の変流器の二次側につながり、点線で遮断器を動かしています。負荷側の電流が大きすぎるときに遮断器を開く機器なので、過電流継電器です。

(ウ)は、変流器の二次回路に電力計や電流計と直列に入り、同時に計器用変圧器の二次側にもつながっています。電流と電圧の両方を取り込む計器で、電力計と並んで受電の状態を示すのは力率計です。周波数計は電圧だけで測れるので、変流器の回路に入る必要がありません。

地絡継電器・過電流継電器・力率計がそろうのは一つだけです。零相変流器につながるのは地絡、変流器につながり遮断器を動かすのは過電流、電流と電圧の両方を取るのは力率計、と結び先で見分けられます。

ほかの選択肢の解説

• 1…圧継電器 (ウ) 周波数計：(ア)の地絡継電器は合っていますが、変流器につながる(イ)を過電圧継電器、(ウ)を周波数計としています。電圧の異常をみる継電器や周波数計は、計器用変圧器から電圧だけを取れば働きます。
• 2(ア) 過電圧継電器 (イ) 過電流継電器 (ウ) 周波数計：(イ)は合っていますが、零相変流器と零相電圧の検出部につながる(ア)を過電圧継電器としています。零相の量で働くのは地絡継電器で、(ウ)も電流回路に入るので周波数計ではありません。
• 3…周波数計：二つの継電器の置き場所が逆です。引込み口の箱から信号を受けるのは漏れ電流をみる側、主遮断器の直下の検出器から受けるのは過大な電流をみる側です。電流回路に入る(ウ)も周波数計にはなりません。
• 4…力率計：(ウ)の力率計は合っていますが、(ア)と(イ)が逆です。零相変流器と零相電圧の検出部から信号を取るのは地絡継電器、主回路の変流器から取って遮断器を開くのは過電流継電器です。
