令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問47

✓ これが正解ニ

解説

⑰は確認表示灯内蔵の点滅器で、ランプが負荷と並列です。

⑰は、手洗場の壁にある点滅器で、図記号は黒い丸（点滅器）に傍記のLが付いています。傍記は点滅器の種類を表し、Lは確認表示灯を内蔵する点滅器です。確認表示灯とは、スイッチを入れて照明が点いている間、ランプが点灯して、入っていることを知らせる表示灯です。

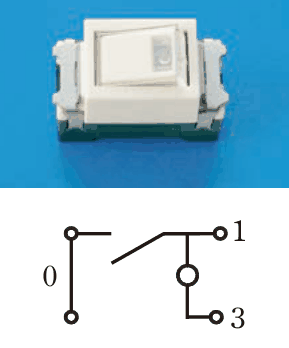

問いの下の図は、接点の構成を表します。確認表示灯内蔵の点滅器は、端子0からスイッチの接点を通って端子1へつながり、端子1の側から表示灯を通って端子3へつながります。表示灯が負荷と並列に入るので、スイッチを入れたときだけ表示灯に電圧がかかって点灯します。

肢を比べます。端子0から1と3へ切り替わる接点図は、3路スイッチです。表示灯が接点と並列に入る図は、スイッチが切れているときに点灯する位置表示灯内蔵の点滅器です。接点が1つだけで表示灯のない図は、傍記のない普通の点滅器です。

覚え方は、傍記Lは確認表示灯で入っているときに点灯、Hは位置表示灯で切れているときに点灯、です。

ほかの選択肢の解説

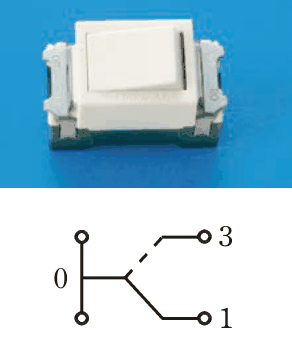

• イ白い角形のハンドルのスイッチの写真。下の接点の構成図は，端子0から実線で端子1へ，破線で端子3へ切り替わる形：端子0から、実線の1と破線の3へ接点が切り替わる図は、3路スイッチの接点構成です。⑰は傍記Lの付いた点滅器で、切り替え用の接点ではなく、表示灯を内蔵した片切の構成が合います。

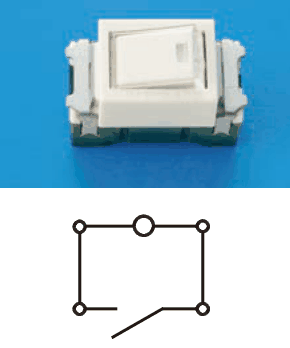

• ロ…左右に端子が2つずつあり，上側の端子間に円の記号，下側の端子間に開閉接点がある形：上側の端子の間に丸の記号が入り、下側に接点がある図は、表示灯をスイッチに並べた形で、切っているときに光る位置表示灯の構成です。傍記Lの確認表示灯とは、点灯する条件が逆になります。

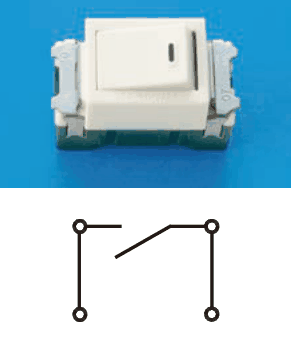

• ハハンドルに縦長の小さな表示のあるスイッチの写真。下の接点の構成図は，左の上下の端子を結ぶ縦線と右の上下の端子を結ぶ縦線の上端の間に開閉接点が1つある形：接点が1つあるだけで表示灯がない図は、傍記のない普通の点滅器の接点構成です。⑰は傍記Lで表示灯を内蔵する点滅器なので、表示灯の記号が入った図でなければ合いません。
