⑫で示すコンセントの電圧と極性を確認するための測定器の組合せで，正しいものは。

鉄筋コンクリート造の集合住宅共用部の配線図。上部が平面図で，上端に公道，その下に駐車場があり，建物は左から受水槽室・ポンプ室・管理室・出入口・ホール・宅配ロッカーの順に並び，その下に共用廊下，さらに下に中庭と集会室がある。下部にP-L・L-1・P-1・P-2の結線図と凡例がある。配線は実線を主とし，受水槽室とポンプ室の中の配線は短い線を細かく並べた点線で，その一部に（E19）の傍記がある。一点鎖線は，駐車場の二重の円の記号2つの間の線，右の二重の円の記号から駐車場のⓛへの線，電柱からP-Lへの線，集会室の破線の四角2つを通る線である。公道側に3φ3W200V・1φ3W100/200Vの引込みの記号があり，電柱から下へ一点鎖線がP-L（四角の中に×を引いた横長の記号）に至る。この一点鎖線にCVT 38×2(FEP)の傍記があり，①が指す。P-Lの左に接地の記号，右に◇cとL-1（黒く塗った三角形の記号）がある。受水槽室とポンプ室の上の壁に，長方形の中に2つの黒い三角形を頂点で向かい合わせた記号のP-1（◇a）とP-2（◇b）があり，P-2を⑲が指す。P-1の付近に傍記BLの黒丸を円で囲んだ記号（※2），傍記Pの黒丸を円で囲んだ記号（※1），□bの四角の中に2つの円の記号，□aのM（給水加圧ポンプ）がある。P-2から下へ点線が4本並んで延び，その点線を⑩が指す。その先に□cのM（汚水ポンプ），□dのM（湧水ポンプ），傍記LF3の黒丸を円で囲んだ記号（※4），傍記Fの黒丸を円で囲んだ記号（※3）があり，傍記Fの記号を③が指す。P-2の左に□eの四角の中に2つの円の記号がある。受水槽室の上の壁の点滅器（傍記ア・3）から（E19）の点線が四角の中に×の記号へ至り，その点滅器を⑱，その四角の記号を⑰が指す。⑰の記号から，縦長の長方形に半分を塗った円を重ねた器具（傍記ア）へ点線が延び，傍記アの器具は受水槽室に3つある。⑰の記号から下へ延び（E19）の傍記のある点線で四角の中に×の記号に至る部分を⑨が指し，その記号を⑯が指す。⑯の記号の右隣にもう1つ四角の中に×の記号があり，その下にそれぞれ点滅器（傍記ア・3）と点滅器（傍記イ・3）がある。ポンプ室の中ほどの四角の中に×の記号から下へ（E19）の点線が下の壁の点滅器（傍記イ・4）に至り，その四角の記号を⑭が指す。ポンプ室には横長の長方形の器具（傍記イ）2つと，右上の壁の点滅器（傍記イ・3）と，ⓑへの矢印のある四角の中に×の記号がある。⑮は受水槽室とポンプ室の室名を指す。L-1の下に円の中に×の記号（傍記3，※5）があり，さらに下の壁に壁付のコンセント2つ（ⓕへの矢印）があり，左のコンセントの下の破線の小さな四角を④が指す。出入口の外の壁に傍記2・LK・EET・WPの壁付のコンセントと，壁付の照明器具（ⓗへの矢印）がある。管理室には傍記2の壁付のコンセント（ⓔへの矢印），縦長の長方形の器具（傍記ウ）2つ，点滅器（傍記ウ），斜線を引いた円の記号（ⓒへの矢印），DL（ⓘへの矢印）がある。出入口と共用廊下に，横長の長方形に対角を黒く塗った円を重ねた記号があり（ⓐへの矢印），出入口からホールにかけてDLが4つある。ホールの斜線を引いた円の記号を⑪が指し，そこからCL（傍記エ）2つ，傍記2の壁付のコンセント，宅配ロッカーの横の破線の小さな四角（傍記エ）へ配線があり，その破線の四角を②が指す。共用廊下にDLが5つ並ぶ（ⓙへの矢印）。集会室では，左上の斜線を引いた円の記号（ⓖへの矢印）から下の壁の壁付のコンセントへ配線があり，そのコンセントを⑫が指す。上の壁に傍記2の壁付のコンセントと点滅器2つ（傍記オ・カ）があり，中央の斜線を引いた円の記号（ⓓへの矢印）に長方形の器具4つ（傍記オ・カ）がつながる。左上の記号から一点鎖線が破線の四角2つを通り，右の破線の四角を⑤が指す。右下に傍記20A 250V Eの壁付のコンセント（ⓚへの矢印）とRC（傍記I・O）の記号がある。P-Lの結線図は，動力用3φ3W 200VがWh，3P 100AのBを経て3P 50AのB2つから◇a（P-1）・◇b（P-2）へ，電灯用1φ3W 100/200VがWh，3P 100AのBを経て◇c（L-1）へ至る。P-Lの中の接地の記号から（P-1・P-2・L-1）への矢印があり，外の接地の記号を⑧が指す。L-1の結線図は，◇c 1φ3W 100/200Vから，ⓐへのB，3P 100AのBE，100Vのⓑ〜ⓖへのB6つ（ⓕへのBを⑦が指す），ⓚ 200VへのB，TSを経るⓛ 200VへのBがあり，左側のB3つから黒く塗った三角形3つ（100Vのⓗ・ⓘ・ⓙへ，※5）へ配線があり，もう1つのBから円の中にTの記号（傍記R）を経て三角形の下の3へつながる。この記号を⑬が指す。接地の記号にIV5.5でP-Lへの傍記がある。P-1の結線図は，◇a 3φ3W 200Vから3P50AのBを経て，3P30AのBEとSで□aと※1へ，3P20AのBEとSで□bと※2へ至る。P-2の結線図は，◇b 3φ3W 200Vから3P50AのBを経て，3P20AのBEとS（このSを⑥が指す）で□cと※3へ，3P20AのBEとSで□dと※4へ，3P15AのBEとSで□eへ至り，2P15AのBとTSがその下にあってTSが□eのSにつながる。P-1・P-2とも接地の記号にIV5.5でP-Lへの傍記がある。凡例は，図中に示す配線回路番号は次のとおりとして，◇a〜◇c：幹線（三相3線200V又は単相3線100/200V），□a〜□e：三相200V，Ⓚ〜Ⓛ：単相200V，ⓐ〜ⓙ：単相100V，※1〜※5：制御配線

〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

✓ これが正解ロ上に，80-600Vの字のある黒いペン形の器具，中ほどに，TESTの字のボタンのある黄色の細長い器具，下に，DCV・ACV・DCA・Ωの字の切替つまみのある黒い計器と赤と黒の測定コード

解説

電圧は回路計、極性は検電器で確かめるので、その組合せです。

⑫は、集会室の壁付コンセントです。コンセントの電圧と極性（2つの差込口のうち、電圧のある側がどちらか）を確かめるには、電圧を数字で読む測定器と、電圧のある側を見分ける器具の組合せが要ります。

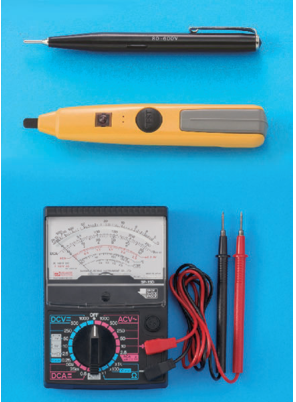

電圧を読むのは回路計（テスター）で、切替つまみにACV（交流電圧）の表示があります。写真では、DCV・ACV・DCA・Ωの字のある黒い計器と、赤と黒の測定コードです。極性は、先端を差込口に当てて電圧のある側を調べる検電器で確かめます。写真上の黒いペン形の器具（80-600Vの字）が、これに当たります。上段の器具は、検電器を含む2つの組合せに共通なので、決め手は下の計器です。

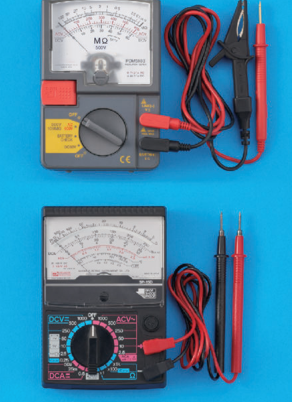

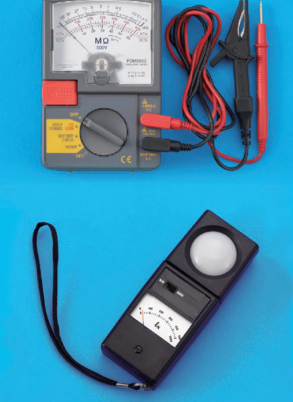

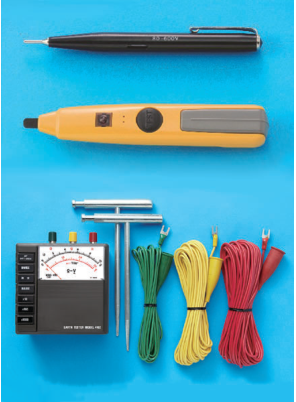

他の組合せの下の計器は、絶縁抵抗計（目盛りにMΩと500Vの字）、接地抵抗計（EARTH TESTERの字）、照度計（lxの字）です。どれも電圧を読む計器ではありません。

覚え方は、電圧は回路計のACV、極性は検電器、です。
