2019年度下期第二種電気工事士筆記試験（電気技術者試験センター）問48

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑱で示す図記号のものは。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図，下は分電盤結線図。平面図の配線はすべて実線で，洋室2室・和室・玄関・浴室・洗面所・便所・台所・リビング・ダイニング・ベランダがある。上の外から1φ3W 100/200Vの引込みが玄関の左上のWhの記号（①）を経て玄関の壁の黒く塗った三角形の分電盤の記号に至り，その右に波線の記号を経て接地の記号へ至る線がある。玄関の右上の壁に照明器具の記号（傍記イ）と四角の中に黒丸の記号があり，四角の中に黒丸の記号から細い線が浴室の右側を下ってリビングの右上の四角の中に音符の記号に至り，その右に丸の中にTの記号がある（②は浴室の右側のこの細い線）。玄関にDL（傍記ロ），玄関と浴室の間の壁に縦に並んだ黒丸の点滅器（傍記イ・Hロ・3ハ），廊下にDL（傍記ハ）2個（⑩は上のDLの記号）がある。洋室・洋室・和室にはそれぞれ丸の中に丸括弧の形の記号（傍記ル・ヌ・リ）と傍記2のコンセント2個と黒丸の点滅器（傍記ル・ヌ・リ）があり，それぞれの斜線の入った円のボックスに配線が集まる（⑲は上の洋室のボックスで回路ⓐの矢印が出る，⑱は中の洋室のボックス，⑰は和室のボックス）。廊下にも斜線の入った円のボックスが2個あり，上のものから回路ⓑの矢印が出る。浴室に壁付の照明器具（傍記ニ）と四角の中に丸2つの換気扇の記号（傍記ホ），浴室の右の壁に黒丸の点滅器2個（傍記ニ・ホ）があり，③はその右の傍記L。洗面所に斜線の入った円のボックス2個（左のものから回路ⓒの矢印），傍記EETのコンセント，傍記2のコンセントがあり，便所にDLと，④の傍記EET ELのコンセントがある。台所に四角いボックス（⑪，回路ⓓの矢印が出る），傍記2のコンセント，長方形の照明器具（傍記ヘ），黒丸の点滅器（傍記ヘ），流し台の左端に四角の中に丸2つの換気扇の記号（左上に黒丸），回路ⓔの傍記EETのコンセントがあり，⑫は⑪のボックスから下って流し台の長方形の照明器具に至る配線，⑬はその流し台の長方形の照明器具（右に黒丸と傍記P）。リビングとダイニングの間に四角いボックス（回路ⓕの矢印）があり，リビングにCHの照明器具（傍記チ），ダイニングに破線の四角（傍記ト，⑤），廊下からリビングへの入口に黒丸の点滅器2個（傍記ハ・ト，3），⑯はリビングの入口の黒丸に斜めの矢印の付いた点滅器の記号（傍記チ），傍記2のコンセント4個がある。ベランダ側の壁に⑦の傍記250V Eのコンセントがあり，そこから回路ⓖへ上る配線（⑧⑨），プラグの記号，壁の内側のRCの記号とその右の破線の小さな四角（⑥），壁の外のRCの記号，ベランダの傍記WPのコンセント，ベランダの右の照明器具と黒丸の点滅器がある。分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBEに至り（⑮はWhからBEへ入る配線，⑭はBEの記号），Bを経て100V 2P 20Aの回路ⓐ〜ⓕと200V 2P 20Aの回路ⓖに分かれる。負荷名称はⓐ洋室・和室照明・コンセント，ⓑ玄関・廊下・屋外照明，ⓒ浴室・洗面所・便所照明・コンセント・換気扇，ⓓ台所照明・コンセント・換気扇，ⓔ台所専用コンセント，ⓕリビング・ダイニング・屋外照明・コンセント，ⓖリビング・ダイニングルームエアコンコンセント。右下に接地の記号がある

〔配線図の前書き〕図は、鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にある点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

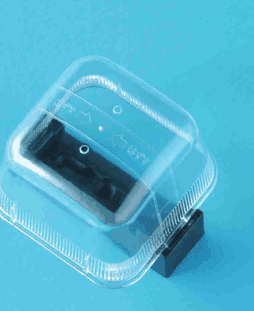

✓ これが正解イ透明な樹脂製のふた付きの箱で，中に黒い部品が見える

解説

円に斜線の記号は、VVF用ジョイントボックスです。

この問は、配線図の図記号から、実際のボックスを選ぶ問題です。図の⑱は、円の中に斜線を引いた記号で、屋内配線のVVFケーブルをつなぐためのジョイントボックスを表します。ケーブル相互の接続箇所を収める、樹脂製の箱です。

写真から、樹脂製のふたが付いた箱で、ふたが透明で中に黒い部品が見えるものを探します。この見え方の箱が、円に斜線の記号に当たります。

他の写真は、銀色や灰色の金属製の箱です。丸い印が多数ある四角い箱、深い四角い箱、端に管をつなぐ口が付いた浅い長方形の箱で、どれも樹脂製ではなく、ふたも透明ではありません。ボックスは材質と形が器具ごとに違うので、記号の種類と材質をあわせて見分けます。覚え方は、円に斜線はVVF用のジョイントボックスで、写真は透明なふたの樹脂製の箱です。

ほかの選択肢の解説

ロ銀色の金属製の四角い箱で，側面と底に丸い印が多数あり，横にふたが置かれている：銀色の金属製で、側面や底に丸い印が多数ある四角い箱は、金属のボックスです。VVF用ジョイントボックスの記号である円に斜線とは、材質も形も異なります。
ハ灰色の金属製の四角い深い箱で，横に平たいふたが立て掛けてある：灰色の金属製で深い四角形の箱は、金属製のボックスです。円に斜線の記号が表すVVF用のジョイントボックスではなく、箱の材質が合いません。

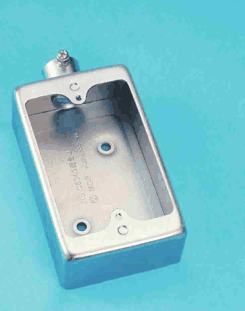

ニ銀色の金属製の長方形の浅い箱で，一方の端に管をつなぐ口とねじが付いている：銀色で浅く、端に管をつなぐ口とねじが付いた長方形の箱は、管を取り付ける形をしています。VVFケーブルをまとめる円に斜線のジョイントボックスとは形が違います。
