平成28年度下期第二種電気工事士筆記試験（電気技術者試験センター）問44

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

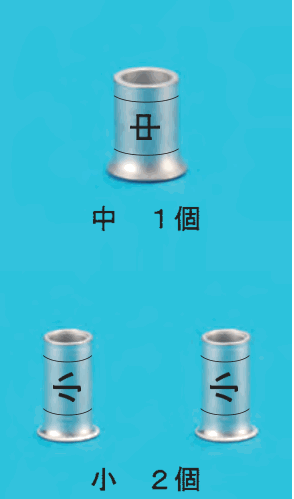

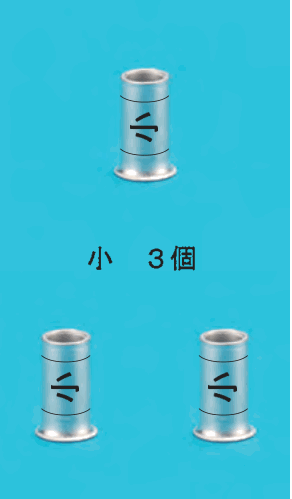

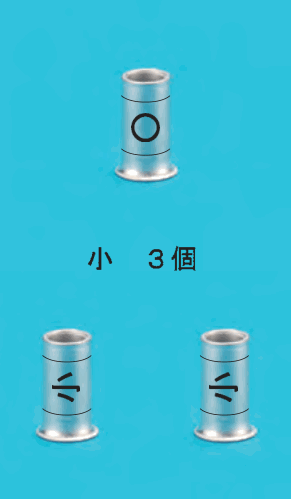

⑭で示す部分の接続工事をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び刻印との組合せで，正しいものは。ただし，使用する電線はすべてIV1.6 とし，写真に示すリングスリーブ中央の○，小，中は接続後の刻印を表す。

鉄骨軽量コンクリート造一部2階建工場の配線図。上に2階平面図，中ほどに1階平面図，下に電灯分電盤結線図L-1・L-2，動力分電盤結線図P-1と凡例がある。凡例：丸の中のa～dは単相100V回路，二重丸の中のaは単相200V回路，ひし形の中のaは単相3線式100／200V回路，二重の四角の中のa～eは三相200V回路，斜めに半分黒い四角は電灯分電盤，砂時計形に黒い四角は動力分電盤。2階平面図（事務室と階段）：配線はすべて実線。事務室に丸に横長の長方形を重ねた照明器具が傍記イ4個・傍記ロ4個あり，上の列の中ほどに斜線の入った円のボックス（⑫）がある。⑫の上の壁際に黒丸の点滅器3個（傍記イロハ，ハの下に3）があり，⑫と点滅器の間の縦の配線が⑬，点滅器から階段の上の矢印付きの小さな丸までの横の配線が①。⑫から右の電灯分電盤L-2へ回路ⓒの配線があり，L-2から矢印付きの小さな丸を経てひし形のaへ向かう。左上の角・上の壁・左下の角に壁側が黒い円に縦線2本のコンセント3個（各傍記2）があって実線でつながり，上の壁のコンセントの右に矢印付きの小さな丸があり，左下のコンセントから回路ⓓの矢印が出る。事務室の下側に小さな四角のボックス（⑪）があり，そこから傍記CV 5.5－3Cのケーブル3本が，左下の四角の中に丸とSのある記号（⑲），右下の同じ記号，右の矢印付きの小さな丸（二重の四角のaへ）に至る。2つの⑲と同じ記号はそれぞれ外壁の外のRC（傍記O）につながり，室内のRC（傍記I）2個もそれぞれ外のRCに縦の配線でつながる。外のRC2個は接地の記号につながる。1階平面図：工場（左上に洗面所，右上に階段），その右に倉庫，倉庫の下に駐車場，外側に公道。工場内の配線は点線（短い線を並べた線）。洗面所の上の壁に壁側が黒い円に縦線2本のコンセント2個（傍記EETと2E）があり，2個は実線でつながり，接地の記号への配線と，EETのコンセントの上に矢印付きの小さな丸がある。階段の上の壁に壁側が黒い丸に横長の長方形を重ねた照明器具（傍記ハ）とその上の矢印付きの小さな丸があり，照明器具から点線で階段の右の黒丸の点滅器（傍記3 ハ）につながる。工場の左上に3.7kWの電動機M（接地の記号付き）があり，その右の四角の中にBとそれを貫く縦線のある記号（回路は二重の四角のd）との間の実線の配線が⑨。中ほどの上に四角の中にSの記号と，壁側が黒い円に横線2本のコンセント（傍記3P 30A 250V，E）（⑩，回路は二重の四角のc）がある。中ほどに丸の中に黒丸の記号（傍記B）（④）があり，その下の四角の中にSの記号（回路は二重の四角のb）から実線で2.2kWの電動機Mと，四角の中に短い横線2本とそれを貫く縦線のある記号に至る。2.2kWの電動機の下に接地の記号（⑧）がある。左に10kWの丸の中にHの記号（接地の記号付き）と動力分電盤P-2（回路は二重の四角のe）があり，P-2から傍記IV14×3（E31）の点線で小さな四角のボックス（⑱）へ，⑱から傍記CV 14－3Cの点線で動力分電盤P-1へ至る。工場の右の壁の下寄りに電灯分電盤L-1と動力分電盤P-1があり，それぞれWhを経て外の引込線（L-1は1φ3W 100/200V，P-1は3φ3W 200V）につながる。P-1の引込線の取付点の黒丸が⑤。L-1・P-1から点線が工場の下と中ほどを通って各機器へ至り，P-1から右の壁の矢印付きの小さな丸（二重の四角のaへ），L-1から右の壁の矢印付きの小さな丸（ひし形のaへ）と，右の壁の壁側が黒い円に横線2本のコンセント（回路ⓑ，傍記2 LK WP）へ配線がある。工場の下の外壁に壁側が黒い丸に横長の長方形を重ねた照明器具2個（回路ⓐ）があり，それぞれ壁の内側の小さな四角のボックスにつながり，ボックスは点線でつながる。工場の右下の角の小さな四角のボックス（回路は二重丸の中のa）に黒丸の記号（傍記A（6A））があり，そのボックスから傍記CV 5.5－2Cの一点鎖線で駐車場の右下の二重の円の間に短い線4本のある記号へ至り，そこから縦の一点鎖線で駐車場の右上の同じ記号へ至る。この縦の一点鎖線の途中に（FEP）の傍記と小さな半円の記号があり，そこを③と⑰が示す。右の壁のⓑのコンセントから一点鎖線（長い線と短い線を交互に並べた線）で倉庫の左下の四角の中にBの記号（傍記ⓑ）（②）に至る。倉庫内は点線で，Bから小さな四角のボックス（⑭）へ，⑭から上の丸に縦長の長方形を重ねた照明器具（傍記ニ）2個へ（2個の間の配線に傍記IV1.6（E19），⑮），⑭から右下の黒丸の点滅器（傍記ニ）と壁側が黒い円に縦線2本のコンセントを上下に組み合わせた器具（⑯）へ至る。電灯分電盤結線図L-1：1φ3W 100/200Vの引込線から屋外のWhを経て屋内へ入り，B（3P 150AF 125A），B（3P 50AF 50A，ひし形のa，L-2へ），B（3P 100AF 75A）を経て，E（200V 20A）の上に破線の四角（⑦）とTSを経て二重丸の中のaへ，BE（100V 20A）からⓐへ，BE（100V 20A）からⓑへ。電灯分電盤結線図L-2：1φ3W 100/200Vのひし形のa（L-1から）がBE（3P 50AF 50A）につながり，B（100V 20A）からⓒへ，B（100V 20A）からⓓへ。動力分電盤結線図P-1：3φ3W 200Vの引込線から屋外のWhを経て屋内のB（3P 100AF 100A）へ入り，BE（3P 30A）から二重の四角のa（2階）へ，BE（3P 30A）からbへ，BE（3P 30A）（⑥）からcへ，BE（3P 50A）からdへ，BE（3P 50A）からe（P-2）へ

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部2 階建工場の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

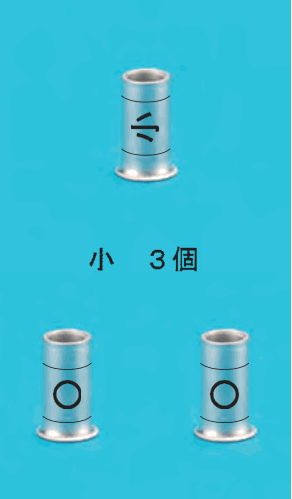

✓ これが正解ハリングスリーブ3個と 小 3個 の字。上の1個は中央に小，下の2個は中央に○の刻印

解説

⑭は白3本が小、黒系2本ずつの2組が○で、小1個と○2個です。

⑭は、倉庫の中の小さな四角のジョイントボックスで、使う電線はすべてIV1.6 です。倉庫の中の線を、系統ごとに数えます。接地側の白は、開閉器 B から来る線、倉庫の照明器具へ行く線、コンセント付き点滅器の方へ行く線の3本です。

リングスリーブは、1.6 mm の電線の本数で大きさと刻印が決まります。1.6 mm が2本なら小のスリーブで刻印は○、3本から4本なら小のスリーブで刻印は小です。白の3本は小の刻印になります。

黒系の線は、2本ずつの組が2つです。1つは、開閉器 B から来る電源側の黒と、コンセント付き点滅器の方へ行く黒です。もう1つは、点滅器から戻る線と、照明器具へ行く線です。どちらも2本なので、刻印は○です。したがって、小の刻印が1個、○の刻印が2個です。

覚え方は、1.6 mm は2本が○、3本が小、で、白3本は小、黒系2本ずつは○です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：平成28年度下期第二種電気工事士筆記試験 問44（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
