平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問43

✓ これが正解ニ

解説

丸形の端子の圧着には、くぼみ列とJIS刻印の工具です。

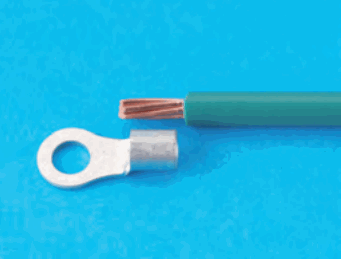

⑬は、分電盤 L-1 から接地極へつなぐ接地線（IV 5.5）の部分です。写真は、丸い穴のある銀色の端子（根元が筒状）と、緑色の被覆の電線です。この端子は、電線の心線を筒の部分に差し込み、筒をつぶして固定する圧着端子です。

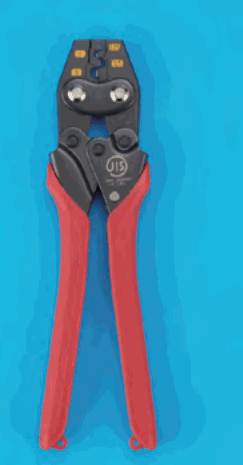

筒をつぶして電線に固定するには、挟んで押しつぶすくぼみ（ダイス）を持った圧着工具を使います。写真の工具のうち、黒い頭部に大きさの違うくぼみが並び、黄色の印と、丸で囲んだ JIS の刻印があり、赤い柄の工具が、この圧着端子と接地線をつなぐ工具として適切です。

ほかの工具を見ます。くぼみ列があっても、柄がクリーム色の工具は、電線どうしをつなぐリングスリーブ用の圧着工具に見えます。先端に小さなあごがあるだけの工具や、ペンチの形の工具は、端子の筒をつぶすくぼみ列を備えていません。

覚え方は、端子の筒をつぶすには、サイズ違いのくぼみが並ぶ圧着工具を選ぶことです。

ほかの選択肢の解説

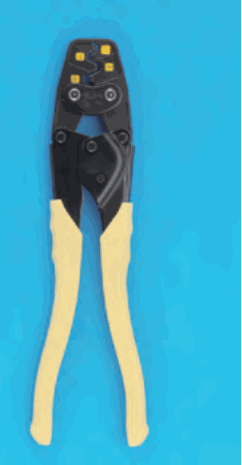

• イ柄がクリーム色の工具。黒い頭部に大きさの違うくぼみが並び，黄色の小さな印が付いている：くぼみが並ぶ点は似ていますが、柄の色はクリーム色で、JIS の丸い刻印も写っていません。電線同士を接続するリングスリーブを圧着する側の工具に見えるので、丸形端子の写真と対にはなりません。

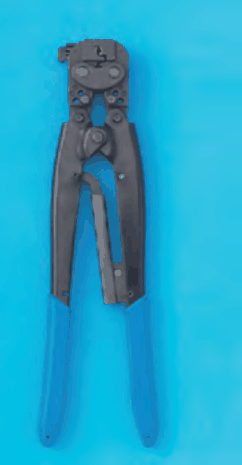

• ロ柄が青色の工具。黒い頭部の先端に小さなあごがあり，柄の間に黒い板状の部品がある：頭部の先端に小さなあごがあり、柄の間に黒い板状の部品がある工具で、くぼみが並んでいません。端子の筒をつぶして圧着する構造には見えず、この作業の工具として選べません。

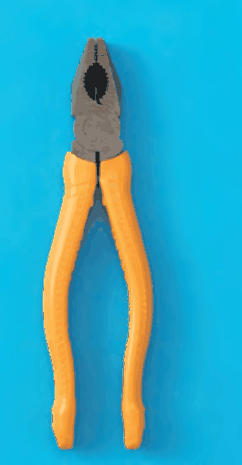

• ハ柄が橙色の工具。黒い先端は2つのあごがかみ合う形で，あごの内側に刻みがある：橙色の柄で、先は2つのあごがかみ合うペンチの形です。あごの内側の刻みは物をつかむ・切るためのもので、端子の筒をつぶして圧着するくぼみ列ではないので、圧着には向きません。
