平成25年度下期第二種電気工事士筆記試験（電気技術者試験センター）問41

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示す図記号の器具は。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図（玄関・浴室・洗面所・便所・洋室2つ・和室・台所・リビング・ダイニング・ベランダ）、下は分電盤結線図。凡例は無い。屋内の配線はすべて実線。平面図の上の外に 1φ3W 100/200V の引込線（折れ線の記号）があり、玄関の左上の外の丸の中にWhの記号を経て、玄関の中の破線の長方形に至る（①はこの破線の長方形を指す）。破線の長方形から下へ線が延びてⓐの小さな四角に至る。玄関から下へ廊下が延び、ⓐ・ⓑ・ⓒ・ⓓ・ⓔの字の小さな四角が縦に並ぶ。ⓐの四角から右へ出て下へ折れる1本の実線が、ⓑ・ⓒ・ⓓの四角とⓓの下の字の無い四角を通ってⓔの四角まで縦に延び、ⓒの下でその線の左（細い2本の平行線で描いた壁との間）に IV1.6(PF28) の字がある（⑰はこの字の所を指す）。玄関の上の外壁に、円の下側に黒い部分が付いた照明器具（傍記イ）と、その右に四角の中に黒丸の記号がある。玄関の右の壁に黒丸が縦に3つ並び、上から傍記イ、H ロ、3 ハ。玄関に丸の中にDLの記号（傍記ロ）がある。ⓑの四角の右に斜線を引いた円の記号があり、左のⓑの四角、左上のDL（傍記ロ）、上の外壁の照明器具（傍記イ）、右の壁の黒丸3つ、下の廊下のDL（傍記ハ）と配線で結ばれている。②はこの斜線を引いた円の記号から黒丸3つへ向かう縦の配線を指す。⑱はこの廊下のDL（傍記ハ）を指す。廊下にはほかにDL（傍記ハ）が2つある（便所の左と、ⓓの四角の下）。浴室の左の壁に円の左半分が黒い照明器具（傍記ニ）、右の壁に四角の中に円が2つ並んだ記号（傍記ホ）がある。洗面所の右上の壁に黒丸が縦に2つ並び、傍記は上がニ、下がL ホ。洗面所には円と横長の長方形を組み合わせた照明器具があり、左上の壁に黒丸が1つある。洗面所の左の斜線を引いた円の記号は、左のⓒの四角、上の照明器具、左上の黒丸、左下の円の左半分が黒く右半分に横線2本がある記号（傍記EET。⑪はこの記号を指す）、下の便所のDL、右の斜線を引いた円の記号と配線で結ばれている。右の斜線を引いた円の記号（③はこの記号を指す）は、左の斜線を引いた円の記号、上の浴室の照明器具（傍記ニ）、上の浴室の四角の中に円が2つ並んだ記号（傍記ホ）、右の黒丸2つ（ニ、L ホ）、下の円の中に縦線2本があり下半分が黒い記号と配線で結ばれている。便所のDL（傍記なし）は便所の左下の黒丸と配線で結ばれている。台所の上にⓓの四角から右へ延びる配線があり、小さな四角（⑯はこの四角を指す）に至る。⑯の四角は、左のⓓの四角、上の円の中に縦線2本があり上半分が黒い記号、右の壁の円の右半分が黒く左半分に横線2本がある記号、下の照明器具と配線で結ばれている。⑯の四角の下の、円と横長の長方形を組み合わせた照明器具（傍記ヘ）を⑮が指す。⑮の照明器具は、上の⑯の四角、左の壁の黒丸2つ（上に傍記ヘ）のうち上の黒丸、下の流し台の円と横長の長方形を組み合わせた照明器具と配線で結ばれている。左の壁の下の黒丸からは、コンロの左の四角の中に円が2つ並んだ記号へ配線がある。流し台の照明器具の右に黒丸と P の字があり、④はこの黒丸を指す。台所の右下に四角の中に音符の記号と、その右の丸の中にTの記号（⑫はこの丸の中にTの記号を指す）がある。四角の中に音符の記号からは上へ配線が延び、玄関の上の外壁の四角の中に黒丸の記号に至る。丸の中にTの記号は下のダイニングの右の壁の円の右半分が黒い記号と配線で結ばれている。左側の部屋は上から洋室・洋室・和室で、それぞれ斜線を引いた円の記号があり、3つの斜線を引いた円の記号は縦の配線で結ばれている。上の洋室の斜線を引いた円の記号は、右のⓐの四角、左の丸の中に丸括弧の記号（⑩はこの記号を指す）、左上の壁の円の左半分が黒い記号、右の壁の円の右半分が黒い記号、右の壁の黒丸と配線で結ばれている。中の洋室にも丸の中に丸括弧の記号、壁の円の一部が黒い記号2つ、右の壁の黒丸がある。和室の斜線を引いた円の記号は、左の円の中に横線1本がある記号（⑨はこの記号を指す）、右の壁の円の右半分が黒い記号、右の壁の黒丸、左下の壁の円の左半分が黒い記号と配線で結ばれている。リビングの上のⓔの四角は、上の廊下の配線、左上の斜めの矢印の付いた黒丸（傍記チ）、右上の黒丸2つ（傍記ハ ト、ハの下に3）、左の壁と右の壁の円の一部が黒い記号、下の斜線を引いた円の記号と配線で結ばれている。この斜線を引いた円の記号から左にCHの字の円（傍記チ）、右にCLの字の円（傍記ト）がある。リビングの下の壁に、円の中に縦線2本があり下半分が黒い記号（傍記 20A250V と E）があり、⑦と⑭はこの記号を指す。この記号から上へ矢印の配線が延びて ⓕ の字に至り、⑤はこの配線を指す。その右にRCの字の四角（傍記I）があり、プラグの記号と線で結ばれ、壁の外のベランダ側のRCの字の四角（傍記O）と短い線で結ばれている。左下の壁の内側に円の中に縦線2本があり下半分が黒い記号、壁の外のベランダ側に同じ形で上半分が黒い記号があり、短い線で結ばれている。⑧はこの壁の外の記号を指し、その右に破線の小さな長方形がある。右下の壁の内側に黒丸と円の中に縦線2本があり下半分が黒い記号、壁の外のベランダ側に円の上側に黒い部分が付いた照明器具がある。分電盤結線図は、1φ3W 100/200V の引込線（折れ線の記号）から丸の中にWhの記号（⑬はこの記号を指す）、縦の一点鎖線をはさんで、BEの四角（傍記 3P 50AF 50A 30mA。⑥はこの四角を指す）、その先の6つのBの四角。Bの傍記はⓐ〜ⓔが 100V 2P 20A、ⓕが 200V 2P 20A。回路名と負荷名称の表は、ⓐ 洋室・和室 照明・コンセント、ⓑ 玄関・廊下・屋外 照明、ⓒ 浴室・洗面所・便所 照明・コンセント・換気扇、ⓓ 台所 照明・コンセント・換気扇、ⓔ リビング・ダイニング・屋外 照明・コンセント、ⓕ リビング・ダイニング ルームエアコン コンセント

〔配線図の前書き〕図は、鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。

【注意】

答えと解説

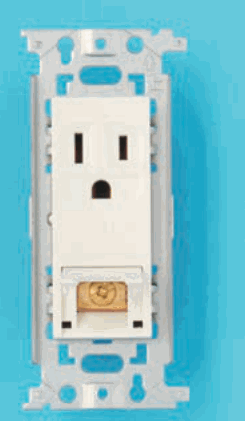

✓ これが正解ハ取付枠に付いた白い縦長の器具で、上側に縦長の刃受2つとその下の上が丸い形の穴があり、下側に金色の端子ねじのある部分がある

解説

EETは接地極と接地端子を備えた1口コンセントで、丸穴の付く写真です。

⑪は壁にある、コンセントの図記号で、傍記はEETです。傍記のEは接地極付、ETは接地端子付を表し、EETは接地極と接地端子の両方を備えたコンセントを意味します。

写真で見分けるときは、刃受の数と形、丸い穴、下の端子ねじを順に見ます。接地極付のコンセントは、縦長の刃受2つの下に、上が丸い形の接地極の穴があります。接地端子付は、取付枠の下側に金色の端子ねじの部分があります。この二つがそろい、口が1つの写真は、縦長の刃受2つとその下の丸穴があり、下に端子ねじが付いたものです。

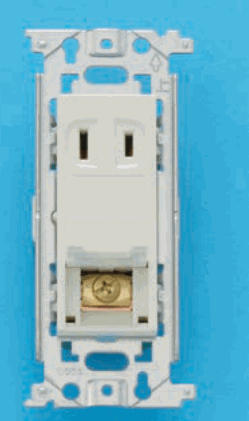

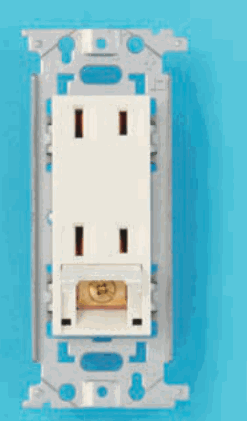

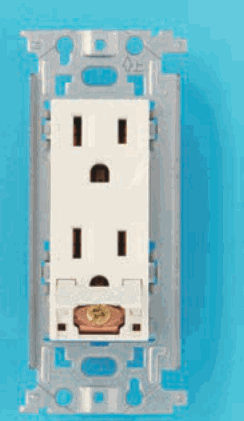

端子ねじだけで丸穴の無いもの、丸穴が無い2口のもの、丸穴付きでも2口のものは当てはまりません。覚え方は、Eは丸穴、ETは端子ねじ、EETは両方です。

ほかの選択肢の解説
