補償リアクトルに関する問題
選択肢を押すと、その場で答え合わせ。電験三種の過去問 400問を、解説つき・無料・登録不要で続けて解けます。
「電気設備技術基準の解釈」に基づいて，最大使用電圧が6.9 kVの電路に接続する，導体断面積100 mm²，長さ800 mの高圧CVケーブル(単心)の絶縁耐力試験を交流で実施する場合について，次の(a)及び(b)に答えよ。
ただし，周波数は50 Hz，ケーブルの対地静電容量は1 km当たり0.45 μFとする。

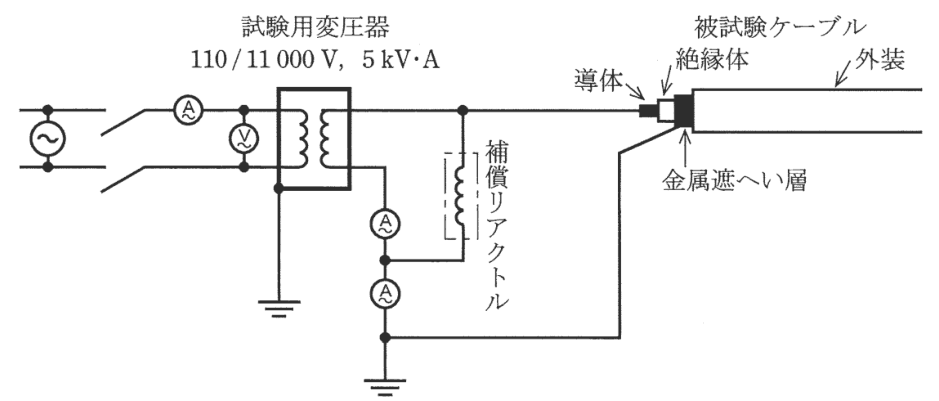

(b) 図のような試験回路でケーブルの絶縁耐力試験を行う場合，試験用変圧器の容量を5 kV·Aとしたとき，補償リアクトルの必要最少の設置台数として，正しいのは次のうちどれか。
ただし，試験電圧を印加したとき，1台の補償リアクトルに流すことができる電流(電流容量)は270 mAとする。
- 11台
- 22台
- 33台
- 44台
- 55台
答えと解説
✓ これが正解33台
解説
変圧器の定格電流約0.455 Aを超える分を打ち消すので3台が最少です。
補償リアクトルは、ケーブルの充電電流（進み電流）を、リアクトルに流れる遅れ電流で打ち消して、試験用変圧器が供給する電流を減らすための機器です。変圧器の容量が小さいとき、充電電流をそのまま流すと過負荷になるので、リアクトルをケーブルと並列に入れます。
小問(a)で、試験電圧10 350 V（最大使用電圧6.9 kVの1.5倍）を加えたときの充電電流は約1.17 Aと求めました。試験用変圧器は5 kV·A、二次電圧11 000 Vなので、二次側に流せる電流は 5 000÷11 000＝約0.455 A です。補償リアクトル1台が打ち消す電流は270 mA＝0.27 Aなので、n台入れると変圧器に流れる電流は 1.17−0.27n です。これが0.455 A以下となる条件は 0.27n≧1.17−0.455＝0.715、n≧0.715÷0.27＝約2.65 なので、必要最少の台数は3台です。
検算として台数ごとに確かめます。2台では 1.17−0.54＝0.63 A で0.455 Aを超え、変圧器の容量が足りません。3台では 1.17−0.81＝0.36 A で0.455 A以下に収まります。変圧器の容量を試験電圧で割って 5 000÷10 350＝0.483 A としても、2台は足りず3台で足りる結論は同じです。
これは充電電流を補償リアクトルで打ち消す考え方で、変圧器が流せる電流を引いた残りをリアクトルに受け持たせる、と考えると台数を決められます。
ほかの選択肢の解説
- 11台：1台で打ち消せるのは0.27 Aだけで、変圧器には1.17−0.27＝0.90 Aが残ります。二次側に流せる約0.455 Aの2倍近くになり、容量が足りません。
- 22台：2台で打ち消すのは0.54 Aで、変圧器には0.63 Aが残ります。0.455 Aをまだ上回るので試験用変圧器が過負荷になり、2台では足りません。
- 44台：4台なら変圧器に残る電流は0.09 Aで容量の内側に収まりますが、3台でも0.36 Aで足りています。問うのは必要最少の台数なので、4台は多すぎます。
- 55台：充電電流1.17 Aのすべてをリアクトルで打ち消そうとして、1.17÷0.27＝約4.3を切り上げた台数です。試験用変圧器も約0.455 Aまで流せるので、その分を引けば3台で済みます。
