令和2年度下期第二種電気工事士筆記試験(午前)(電気技術者試験センター)問44
配線図
接点の構成に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑭で示す図記号の器具は。ただし,写真下の図は,接点の構成を示す。
〔配線図の前書き〕図は,木造2階建住宅及び車庫の配線図である。この図に関する次の各問いには4通りの答え(イ,ロ,ハ,ニ)が書いてある。それぞれの問いに対して,答えを1つ選びなさい。
【注意】
- 1.屋内配線の工事は,特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 2.屋内配線等の電線の本数,電線の太さ,その他,問いに直接関係のない部分等は省略又は簡略化してある。
- 3.漏電遮断器は,定格感度電流30 mA,動作時間0.1 秒以内のものを使用している。
- 4.選択肢(答え)の写真にあるコンセント及び点滅器は,「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
- 5.分電盤の外箱は合成樹脂製である。
- 6.ジョイントボックスを経由する電線は,すべて接続箇所を設けている。
- 7.3 路スイッチの記号「0」の端子には,電源側又は負荷側の電線を結線する。
- イ

- ロ

- ハ

- ニ

答えと解説
✓ これが正解ハ
解説
傍記3の点滅器は、0から1と3へ切り替わる3路スイッチ。
⑭は階段下の黒丸の点滅器で、傍記に3が付いているので、3路スイッチです。3路スイッチは、2か所のスイッチで同じ照明を点けたり消したりするために使い、共通の端子0から、端子1と端子3のどちらかへ切り替わります。

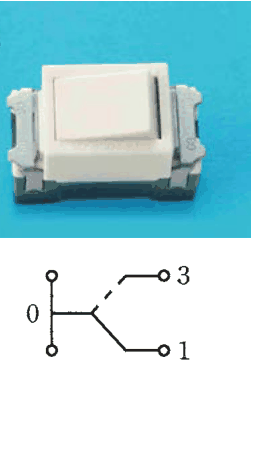

写真の下にある接点の構成の図を見ます。0の端子から1と3の2方向に線が分かれ、片方が実線、片方が破線で描かれた肢が、切り替え式の3路スイッチです。ほかの図は、0と1と3の端子を持ちながら丸(表示灯)が入ったもの、遅れ機構の付いた遅延スイッチ、丸(表示灯)の付いた片切スイッチです。⑭の記号は傍記が3だけで、表示灯や遅れを示す文字は付いていません。
配線図の問題では、0から1と3へ切り替わるのが3路、と覚えましょう。
ほかの選択肢の解説

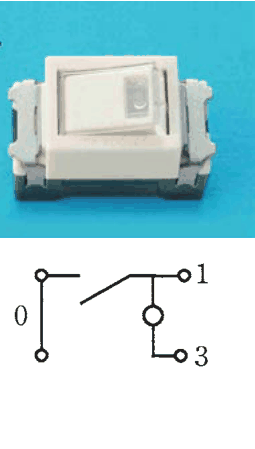

- イ…の上下の端子を結ぶ線に0の字があり,そこから開いた接点を経て1の端子に至り,接点の1の端子側の点から小さな丸を経て3の端子に至る:接点図に丸が入った、表示灯付きのスイッチです。0・1・3の端子を持ちますが、表示灯を示すHやLの傍記が⑭の記号には付いていません。

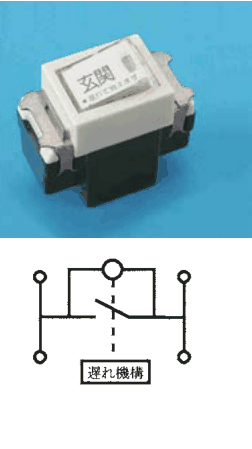

- ロ黒い胴の上に白いハンドルがある器具で,ハンドルに 玄関 の字と小さな字,右に小さな透明な窓がある。下の接点の構成の図は,左右に上下の端子を結ぶ縦線があり,その間を結ぶ線の途中に開いた接点と,それと並列に小さな丸を通る線があり,接点から下へ延びる破線の先に 遅れ機構 の字の枠がある:写真に玄関の字と遅れ機構の枠があり、遅延スイッチです。遅延スイッチの傍記はDで、⑭の傍記3とは別の記号になります。

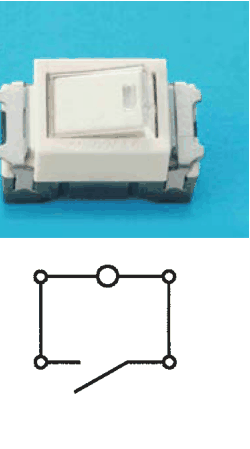

- ニ…右の上の端子どうしを小さな丸を通る線で結び,左右の下の端子どうしの間に開いた接点がある:接点図の中に丸(表示灯)があり、端子が上下に2つずつの片切(単極)の形です。3路ではないので、傍記3の記号には対応しません。
出典:令和2年度下期第二種電気工事士筆記試験(午前) 問44(電気技術者試験センター)。1問ずつ解ける形に加工しています(図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し)。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
