平成25年度上期第二種電気工事士筆記試験（電気技術者試験センター）問42

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑫で示す図記号の器具は。

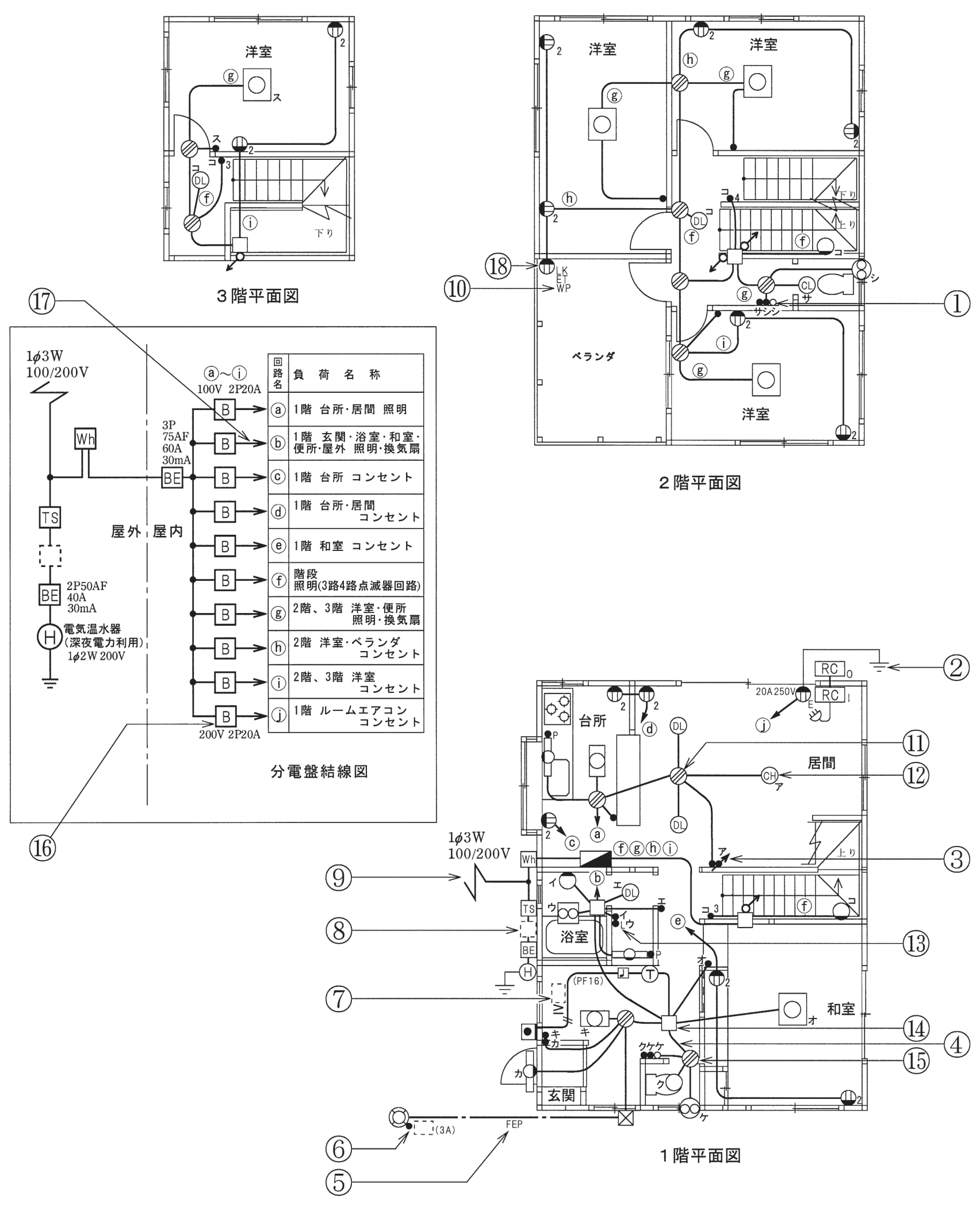

木造3階建住宅の配線図。左上に3階平面図，右上に2階平面図，左の中ほどに分電盤結線図，右下に1階平面図がある。配線は実線で，1階の外の屋外灯からの配線だけが一点鎖線（長い線と短い線を交互に並べた線）である。分電盤結線図は，1φ3W 100/200Vの引込線（折れ線の記号）から下へ延びた線上の黒丸の分岐点から右へ，Whの四角（2本の線で接続）を経て，屋外と屋内の境の一点鎖線を越え，BEの四角（傍記 3P 75AF 60A 30mA）に至る。分岐点から下へは，TSの四角，破線の四角，BEの四角（傍記 2P50AF 40A 30mA），円の中にHの記号（電気温水器（深夜電力利用） 1φ2W 200V の字），接地の記号が並ぶ。屋内のBEの後にBの四角が10個あり（ⓐ〜ⓘは 100V 2P20A，ⓙは 200V 2P20A），それぞれ矢印で回路名の表に至る。表は，ⓐ 1階 台所・居間 照明，ⓑ 1階 玄関・浴室・和室・便所・屋外 照明・換気扇，ⓒ 1階 台所 コンセント，ⓓ 1階 台所・居間 コンセント，ⓔ 1階 和室 コンセント，ⓕ 階段 照明(3路4路点滅器回路)，ⓖ 2階、3階 洋室・便所 照明・換気扇，ⓗ 2階 洋室・ベランダ コンセント，ⓘ 2階、3階 洋室 コンセント，ⓙ 1階 ルームエアコン コンセント。⑰はⓑへのBの四角と表の間の配線を指す。⑯はⓙへのBの四角（200V 2P20A）を指す。3階平面図は，洋室と階段（下り）がある。洋室に円を四角で囲んだ記号（傍記ス，回路ⓖ），右上の壁に円の中に縦線2本があり上半分が黒い記号（傍記2），洋室と階段の間の壁に円の中に縦線2本があり下半分が黒い記号（傍記2）がある。扉の付近の上の斜線を引いた円の記号は，円を四角で囲んだ記号，黒丸（傍記ス），下の斜線を引いた円の記号と配線で結ばれている。下の斜線を引いた円の記号は，DLの字の円（傍記コ），黒丸（傍記コ 3，回路ⓕ），階段の下の小さな四角と配線で結ばれている。小さな四角は上へ回路ⓘの配線で壁の傍記2の記号と結ばれ，その記号は右上の傍記2の記号と結ばれている。小さな四角の下に，白丸から斜め下へ矢印が出た記号がある。2階平面図は，洋室3つ，ベランダ，廊下，階段，便所がある。左上の洋室は，左の壁に円の中に横線2本があり左半分が黒い記号（傍記2）が上下に2つ（回路ⓗで結ばれる）と，円を四角で囲んだ記号（回路ⓖ）がある。右上の洋室は，上の壁と右の壁に傍記2の記号（回路ⓗ），円を四角で囲んだ記号（回路ⓖ），扉の横の黒丸がある。下の洋室は，円を四角で囲んだ記号（回路ⓖ），上の壁と右下の壁に傍記2の記号（回路ⓘ），扉の横の黒丸がある。廊下に斜線を引いた円の記号が縦に4つあり，DLの字の円（傍記コ，回路ⓕ），階段の黒丸（傍記コ 4），階段の小さな四角と，そこから出た白丸に斜めの矢印が付いた記号2つ，階段の円の下半分が黒い記号（傍記コ，回路ⓕ）がある。便所に，CLの字の円（傍記サ）と，円の中に円が2つ縦に並んだ記号（傍記シ）があり，便所の前の斜線を引いた円の記号の下に黒丸2つと白丸1つが並び，その下に サシシ の字がある。①はこの白丸を指す。ベランダとの境の壁に円の中に縦線2本があり上半分が黒い記号（傍記 LK ET WP）があり，⑱はこの記号を，⑩は傍記のWPを指す。1階平面図は，台所，居間，階段，浴室，玄関，便所，和室がある。建物の左の外に，1φ3W 100/200Vの引込線（折れ線の記号）と，上から Whの四角，TSの四角，破線の小さな四角，BEの四角，円の中にHの記号，接地の記号が並ぶ。⑨は引込線の折れ線の記号を指し，⑧は破線の小さな四角を指す。Whの右の屋内に左上が白く右下が黒い長方形の記号があり，ⓕⓖⓗⓘ の字と配線がある。台所は，上の壁に傍記2の記号2つ（回路ⓓ），左下の壁に円の中に横線2本があり左半分が黒い記号（傍記2，回路ⓒ），黒丸（傍記P）と円を細長い長方形に重ねた記号，円を四角で囲んだ記号，斜線を引いた円の記号（回路ⓐ）とその横の黒丸がある。居間は，⑪の斜線を引いた円の記号があり，上下のDLの字の円，右のCHの字の円（傍記ア），台所の斜線を引いた円の記号，階段の上り口の壁の黒丸2つと配線で結ばれている。⑫はCHの字の円を指す。③は黒丸2つのうち，斜めの矢印が付いた黒丸（傍記ア）を指す。右上の壁に 20A250V の字のある円の中に縦線2本があり上半分が黒い記号（傍記E，回路ⓙ）があり，その右にRCの字の四角（傍記I）と，壁の外にRCの字の四角（傍記O）がある。この記号から上へ延びて右へ至る線の先に接地の記号があり，②はこの接地の記号を指す。浴室は，四角の中に円が2つ横に並んだ記号（傍記ウ），円を細長い長方形に重ねた記号と黒丸（傍記P），小さな四角（ⓑへの矢印）があり，小さな四角は円の上半分が黒い記号（傍記イ），DLの字の円（傍記エ），黒丸（傍記エ），黒丸2つ（上は傍記イ，下は傍記L とウ）と配線で結ばれている。⑬は下の黒丸（傍記L）を指す。浴室の下に，四角の中に音符の記号と円の中にTの記号がある。玄関の左の壁の四角の中に黒丸の記号から，短い斜線2本がある線が上へ延び，(PF16)の字を経て音符の記号と円の中にTの記号に至る。その線の横に破線の小さな長方形と IV の字があり，⑦はこの破線の小さな長方形を指す。⑭は廊下の小さな四角を指す。この四角は，浴室の小さな四角からの曲線，円の中にTの記号からの線，黒丸（傍記オ），和室の円を四角で囲んだ記号（傍記オ），玄関の上の斜線を引いた円の記号，下の⑮の記号への線と配線で結ばれている。④は⑭の四角と⑮の記号を結ぶ配線を指す。玄関の上の斜線を引いた円の記号は，円を四角で囲んだ記号（傍記キ），黒丸2つ（傍記キ・カ），玄関の円の右半分が黒い記号（傍記カ）と結ばれ，下へ延びる線が建物の外壁の四角に×の記号に至る。⑮は便所の斜線を引いた円の記号を指す。この記号は，④の配線，左の黒丸2つと白丸1つ（傍記クケケ），円の記号（傍記ク），外壁の円の中に円が2つ並んだ記号（傍記ケ）と配線で結ばれている。和室は，円を四角で囲んだ記号（傍記オ）と，傍記2の記号2つ（回路ⓔで結ばれる）がある。階段は，黒丸（傍記コ 3），小さな四角から出た白丸に斜めの矢印が付いた記号，円の下半分が黒い記号（傍記コ，回路ⓕ）がある。建物の外は，四角に×の記号から一点鎖線が左へ延び，FEPの字を経て，二重の円の間に短い線がある記号に至る。その右下に黒丸と，破線の小さな長方形と(3A)の字がある。⑥は黒丸を指し，⑤は一点鎖線のFEPの字の付近を指す

〔配線図の前書き〕図は、木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。

【注意】

答えと解説

✓ これが正解ニ青い背景の中で，金色の腕に白い花の形のかさが5つ付き，中央から引きひもが下がる器具

解説

CHの図記号の器具は、複数のかさが付くシャンデリア。

⑫は1階の居間にある円の中にCHと書かれた記号です。CHはシャンデリアを表す傍記で、複数の灯をもつ装飾的な照明器具です。居間の中央の斜線を引いた円（VVF用ジョイントボックス）から配線される器具のひとつです。

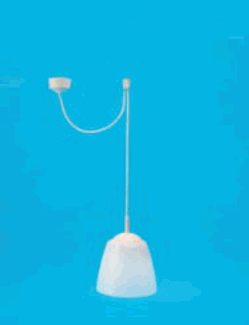

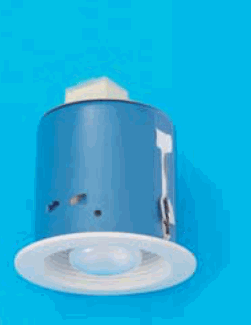

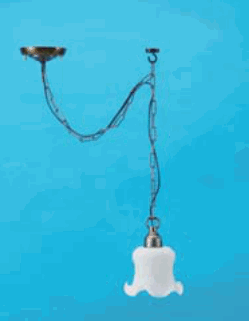

写真で見分けるときは、器具の形を見ます。正解の写真は、金色の腕に白い花形のかさが5つ付き、中央から引きひもが下がる器具で、複数のかさをもつシャンデリアの形です。ほかの写真は、鎖で吊った1灯の器具、天井に埋め込む形の円筒形の器具、コードで吊った1灯の器具で、かさは1つです。

一般の照明器具はこのように、図記号の傍記や文字と、器具の形とを結び付けて覚えます。覚え方は、CHは複数の灯が枝のように付くシャンデリア、DLは天井に埋め込むダウンライト、です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：平成25年度上期第二種電気工事士筆記試験 問42（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
