平成24年度下期第二種電気工事士筆記試験（電気技術者試験センター）問50

✓ これが正解イ

解説

分電盤の穴あけに使わないのは、木工用のドリルビットです。

⑳は、左の壁にある分電盤L-1の記号です。分電盤の金属製の箱に電線を通す穴をあける作業に使う工具を、写真から選びます。この問は、金属に穴をあける工具かどうかを見分ける知識問題で、使わない物を答えます。

金属板に穴をあける工具は、電気ドリルの先端にホールソー（円筒形でのこぎり状の刃が並び、中心に小さな刃先がある物）を付けて使います。バッテリー式の電気ドリル、赤い握りの手動の油圧ポンプにホースでつながるパンチャ（油圧の力で金属板に穴を打ち抜く工具）も、金属板の穴あけに使えます。

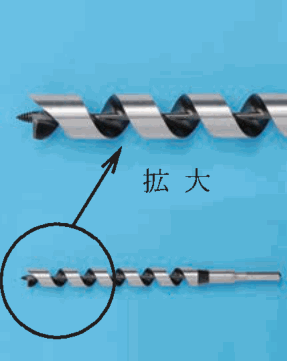

残る、らせん状の溝のある長い刃物は、先端が拡大して示されています。木材に深い穴をあける木工用のドリルビットの形で、金属の箱には食い込まず、分電盤の穴あけには使いません。

金属の穴あけは、円筒状ののこ刃、油圧で打ち抜く工具、電気ドリルの3つ。木工用の長いらせん刃は木材用、と覚えます。

ほかの選択肢の解説

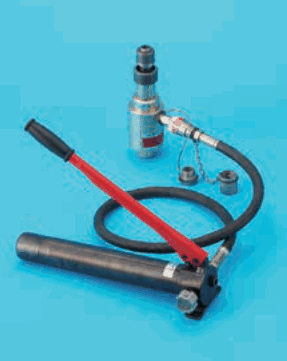

• ロ赤い握りの付いた手動の油圧ポンプと、黒いホースでつながる銀色の円筒形の器具：赤い握りの付いた手動の油圧ポンプと、ホースでつながる銀色の円筒形の器具の組です。油圧で金属板に穴を打ち抜くパンチャの形で、金属製の分電盤の穴あけに使われます。

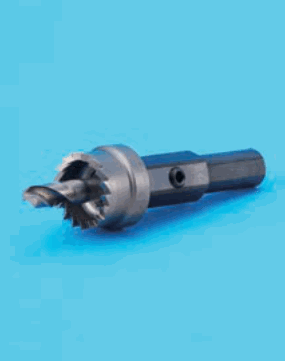

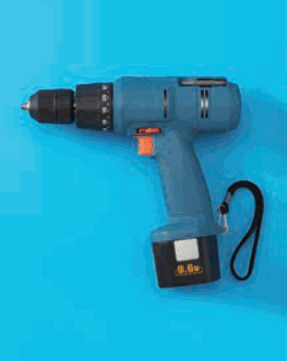

• ハ青い電池式の工具で、先端にチャックがあり、下部に電池がある：青い電池式の工具で、先端にチャックがあり、下部に電池が付いています。チャックに金属用の刃を付けて回す電気ドリルの形で、分電盤の穴あけに使われる工具です。
• ニ先端に小さな刃先が出た、のこぎり状の刃が周りに並ぶ円筒形の刃物に、軸が付いたもの：先端に小さな刃先が出て、周りにのこぎり状の刃が並んだ円筒形の刃物です。電気ドリルに付けて金属板に丸い穴をあけるホールソーの形で、分電盤の穴あけに使われます。
