平成23年度下期第二種電気工事士筆記試験（電気技術者試験センター）問43

✓ これが正解イ

解説

傍記Lの点滅器は、確認表示灯の付いたスイッチです。

⑬は、階段の下の壁にある、傍記 L の付いた黒丸の点滅器です。傍記 L は確認表示灯内蔵を表します。確認表示灯は、スイッチを入れて照明が点いているときに、スイッチ自身のランプが点いて、入っていることを知らせるものです。

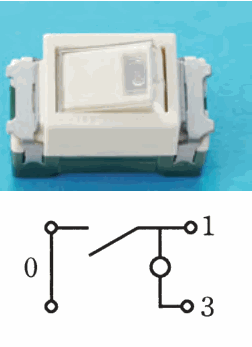

写真の下の接点図で見分けます。確認表示灯付は、電源側の0の端子から負荷側の1の端子へ接点がつながり、その1の側から小さな円（表示灯）を通って3の端子へ戻る形です。負荷に電気が流れるときにランプも点灯します。

位置表示灯付は、接点の左上と右上のあいだに表示灯が入り、切れているときに点灯する形です。表示灯のない、接点が左右をつなぐだけのものは普通のスイッチ、0から1と3へ切り替える形は3路スイッチです。

覚え方は、L は入っているときに点く確認、H は切れているときに点く位置です。

ほかの選択肢の解説

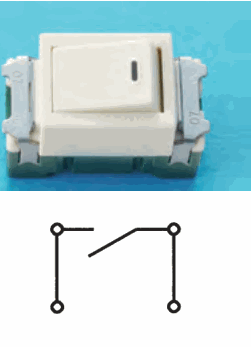

• ロ…小さな黒い縦の印がある。下の接点の図：左の上下2つの端子を縦線で結び、右の上下2つの端子も縦線で結び、その間を可動接点が開閉する：表示灯がなく、接点が左右の端子をつなぐだけの普通のスイッチです。傍記 L の確認表示灯を表す小さな円が接点図に描かれていません。

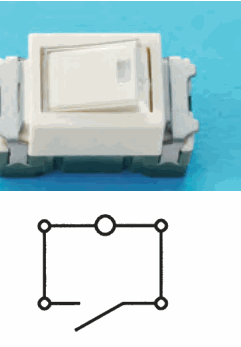

• ハ…半透明の小窓がある。下の接点の図：左上と右上の端子の間を小さな円を挟んだ線で結び、左上と左下、右上と右下の端子をそれぞれ縦線で結び、下側で可動接点が開閉する：左上と右上を表示灯でつなぐ接点図は、切れているときに点灯する位置表示灯付です。確認表示灯とはランプの入り方が違うため当たりません。

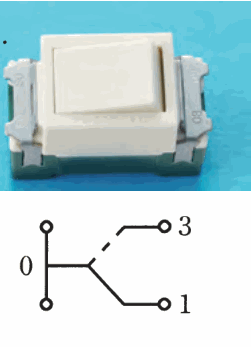

• ニ白い埋込形のスイッチ。下の接点の図：左に上下2つの端子を縦線で結んだ0の端子があり、その中ほどから右へ出た線が分かれ、破線で右上の3の端子へ、実線で右下の1の端子へ向かう：0の端子から3と1の端子へ接点が切り替わる形で、3路スイッチです。傍記が 3 のスイッチに当たり、傍記 L の確認表示灯付とは別の種類です。
