平成28年度上期第二種電気工事士筆記試験（電気技術者試験センター）問27

✓ これが正解ニ可動コイル形で目盛板を水平に置いて，直流回路で使用する。

解説

左は可動コイル形、右は水平置き。よって直流用の水平置きです。

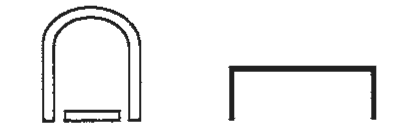

電気計器の目盛板の記号は、計器の動作原理、使う回路の種類、置き方を表します。左の記号は、U字形（馬蹄形）の磁石の内側に小さなコイルがある形で、永久磁石と可動コイルを使う可動コイル形を示します。可動コイル形は電流の向きで針の振れる向きが決まるため、直流回路用の計器です。右の記号は、上の辺と両脇の縦線だけの四角のような形で、目盛板を水平に置いて使うことを表します。鉛直に立てて使うときは別の形の記号になります。

したがって、可動コイル形・水平置き・直流回路の組合せが正しくなります。可動鉄片形は主に交流用の別の動作原理の計器で、この図の左の記号とは形が違います。

覚え方は、磁石の形なら可動コイル形で直流、置き方は右の記号の形から読む、です。

ほかの選択肢の解説

• イ可動鉄片形で目盛板を水平に置いて，交流回路で使用する。：可動鉄片形とした点が違います。図の左の記号は磁石の形で、可動コイル形を表します。可動鉄片形と交流回路を組み合わせたこの選択肢は、記号の読み取りが合っていません。
• ロ…交流回路で使用する。：可動コイル形と水平置きまでは合っていますが、交流回路で使うとした点が違います。可動コイル形は電流の向きで針の向きが決まる、直流回路用の計器です。
• ハ可動鉄片形で目盛板を鉛直に立てて，直流回路で使用する。：可動鉄片形とした点も、鉛直に立てて使うとした点も、図の記号と合いません。右の記号は水平に置く形を示しており、直流という部分だけが偶然合っているにすぎません。
