平成26年度上期第二種電気工事士筆記試験（電気技術者試験センター）問32

配線図

接地工事に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

②で示す部分の接地工事の種類は。

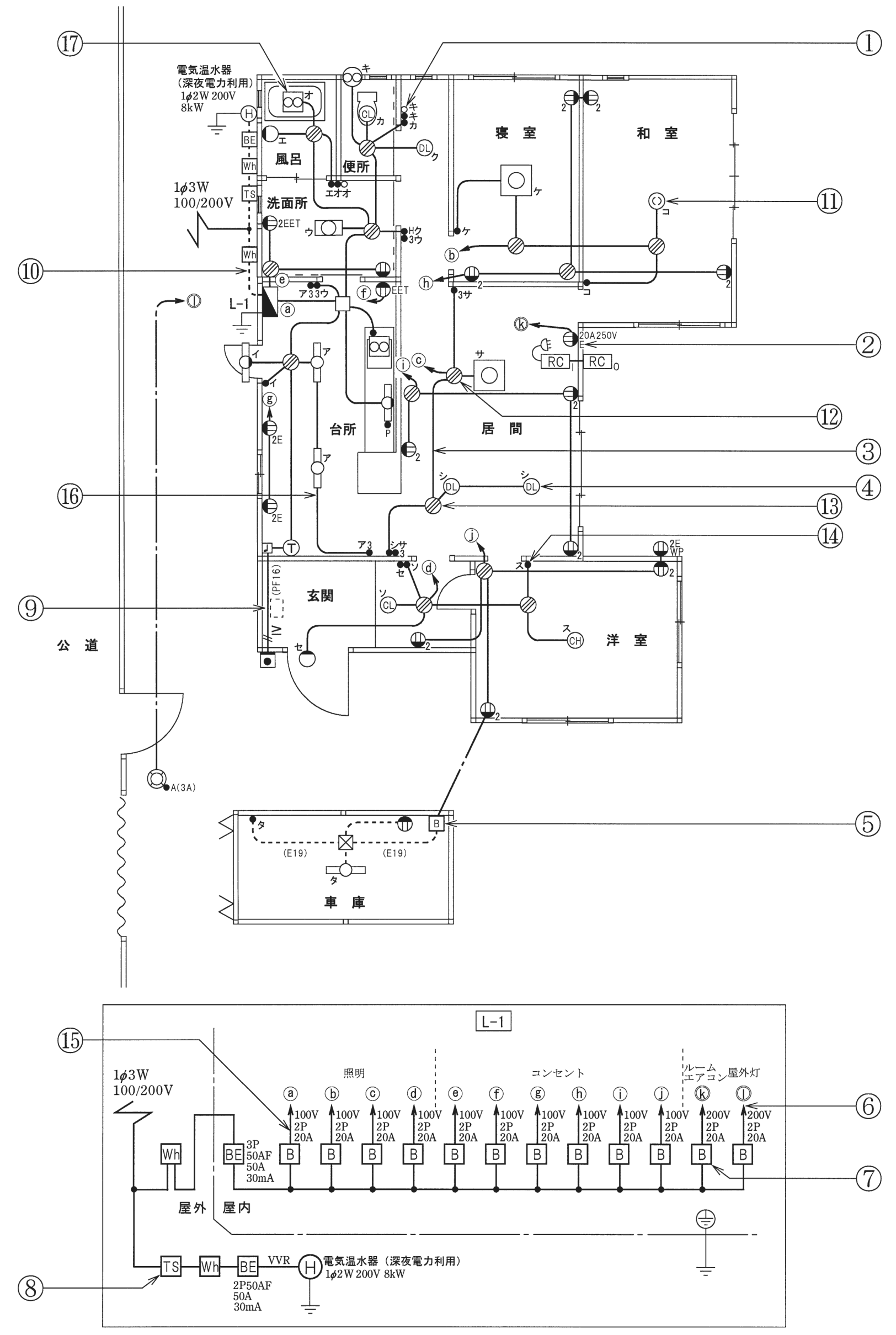

〔配線図の前書き〕図は、木造1階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。

【注意】

答えと解説

✓ これが正解ニD種接地工事

解説

250〔V〕用コンセントの接地極は、D種接地工事です。

接地工事には、A種・B種・C種・D種の四つの種類があります。どれを行うかは、機器の使用電圧や、変圧器の中性点かどうかなどで決まります。②は居間の壁にあるコンセントで、傍記に20A250V Eとあります。Eは接地極付を表し、このコンセントの接地極に行う接地工事の種類が問われています。

②の回路は、分電盤L-1の結線図でⓚ、200〔V〕2P 20Aと表示されたルームエアコンの回路です。使用電圧が300〔V〕以下の低圧の機器の金属製の外箱や接地極に行う接地工事は、D種接地工事です。D種の区分は、対地電圧ではなく使用電圧が300〔V〕以下かどうかで考えます。

A種は高圧や特別高圧の機器に、B種は変圧器の低圧側の中性点などに、C種は使用電圧が300〔V〕を超える低圧の機器に行います。②は300〔V〕以下の低圧なので、D種です。覚え方は、低圧300〔V〕以下の機器の接地はD種、と使用電圧で区分することです。

イA種接地工事：A種接地工事は、高圧や特別高圧の機器などに行う、最も厳しい区分の接地工事です。②は250〔V〕用の低圧のコンセントなので、この区分には当たりません。
ロB種接地工事：B種接地工事は、高圧や特別高圧と低圧が混ざるときの危険を防ぐため、変圧器の低圧側などを大地につなぐ工事です。コンセントの接地極に行う工事とは別のものです。
ハC種接地工事：300〔V〕を超える低圧の機器の外箱などに施す接地工事がC種です。②の傍記は250Vで、300〔V〕を超えない回路ですから、C種の対象ではありません。

出典：平成26年度上期第二種電気工事士筆記試験問32（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
