令和6年度下期第三種電気主任技術者試験 理論（電気技術者試験センター）問4

✓ これが正解2導体A ＋x 方向　導体B －x 方向

解説

同じ向きの平行電流は引き合い、Aは＋x、Bは－x方向に力を受けます。

平行に置いた2本の直線導体に電流が流れると、一方の電流がつくる磁界の中に他方の電流があるため、互いに電磁力を受けます。電流が同じ向きなら引き合い、逆向きなら反発し合います。

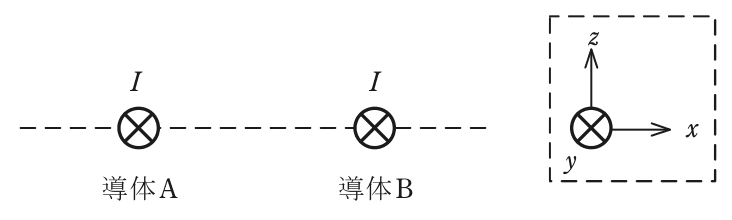

図では、導体Aと導体Bがx軸上に左右に並び、どちらの電流Iも⊗の向き、つまり紙面の表から裏へ向かう＋y方向に流れています。電流が同じ向きなので両者は引き合い、左にある導体Aは右の導体Bへ向かう＋x方向、導体Bは導体Aへ向かう－x方向の力を受けます。

右ねじの法則とフレミングの左手の法則で確かめます。導体Aの電流（＋y方向）が導体Bの位置につくる磁界は、右ねじの回る向きから－z方向です。導体Bの電流（＋y方向）と磁界（－z方向）からフレミングの左手の法則で力の向きを求めると－x方向となり、引き合う向きと一致します。

したがって導体Aは＋x方向、導体Bは－x方向の組合せが正解です。平行電流は同じ向きで吸引、逆向きで反発、と対で覚えておくと判断が速くなります。

ほかの選択肢の解説

• 1導体A ＋x 方向 導体B ＋x 方向：導体Aと導体Bがそろって＋x方向に動かされることはありません。2本の間の力は作用・反作用の関係で大きさが等しく向きが逆なので、Aが＋xならBは－xになります。
• 3導体A －x 方向 導体B ＋x 方向：Aが－x、Bが＋xの向きは、互いに遠ざかる反発の力です。反発するのは電流が逆向きに流れるときで、問の図ではAもBも同じ⊗の向きに電流が流れているので当てはまりません。
• 4導体A －x 方向 導体B －x 方向：両方とも－x方向という組合せも、作用・反作用の関係に反します。2本の導体の間の力は一対で、片方が－xへ引かれるなら、もう片方は＋xへ引かれます。
• 5どちらの導体にも力は働かない。：力が働かないのは、どちらかの電流が零の場合です。導体Aの電流は導体Bの位置に磁界をつくり、その磁界の中を導体Bの電流が流れるので、電磁力が生じます。
