令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問24

✓ これが正解ハ交流205 V

解説

ACV 250 の範囲では、250 V目盛りを読んで交流205 Vです。

回路計（テスタ）は、切替つまみの位置で、何を測るか（直流電圧・交流電圧・直流電流・抵抗）と、測れる範囲が決まります。値を読むときは、まずつまみの位置を確かめ、次にその範囲に合う目盛りを読みます。目盛板には何本も目盛りが並んでいるので、範囲に合わない目盛りを読むと、数字が大きく変わってしまいます。

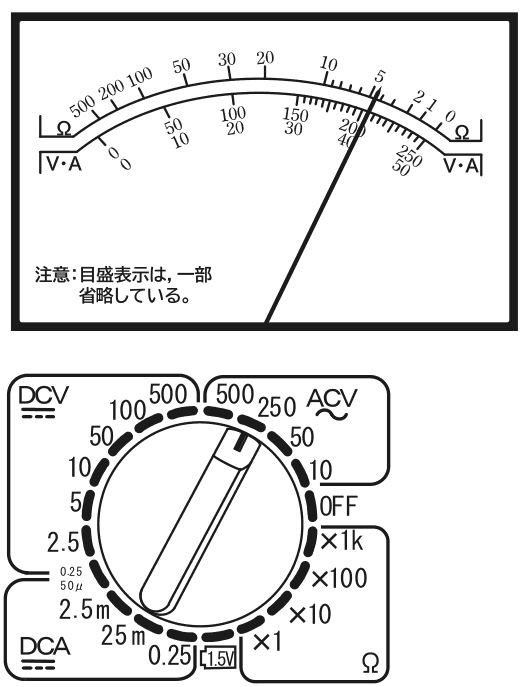

図のつまみは、交流電圧のACV 250を指しています。交流電圧の250 Vの範囲では、下段の0〜250の目盛りを使って読みます。指針は200を少し過ぎた位置にあるので、約205 Vと読めます。つまり、測定したのは交流電圧です。

他の肢は、つまみの位置と合いません。直流電圧はDCV、抵抗はΩ、直流電流はDCAの範囲を選んだときの測定値です。 覚え方は、読む前につまみ（ACV・DCV・Ω・DCA）を見る、です。

ほかの選択肢の解説

• イ直流205 V：直流205 Vは、つまみがDCV（直流電圧）の範囲にあるときの読みです。図のつまみは交流電圧のACV 250を指しているので、測っているのは交流で、直流とは読めません。
• ロ抵抗4.5 Ω：抵抗の測定は、つまみをΩ（×1・×10など）の範囲に合わせて行います。図のつまみはACV 250で抵抗の範囲ではないので、上段のΩの目盛りを読んで抵抗とすることはできません。
• ニ直流20.5 mA：直流電流は、つまみをDCA（直流電流）の範囲にして測ります。図のつまみはACV 250で、電流の測定ではありません。直流20.5 mAは、つまみの位置と合いません。
