平成30年度上期第二種電気工事士筆記試験（電気技術者試験センター）問33

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

③で示す図記号の名称は。

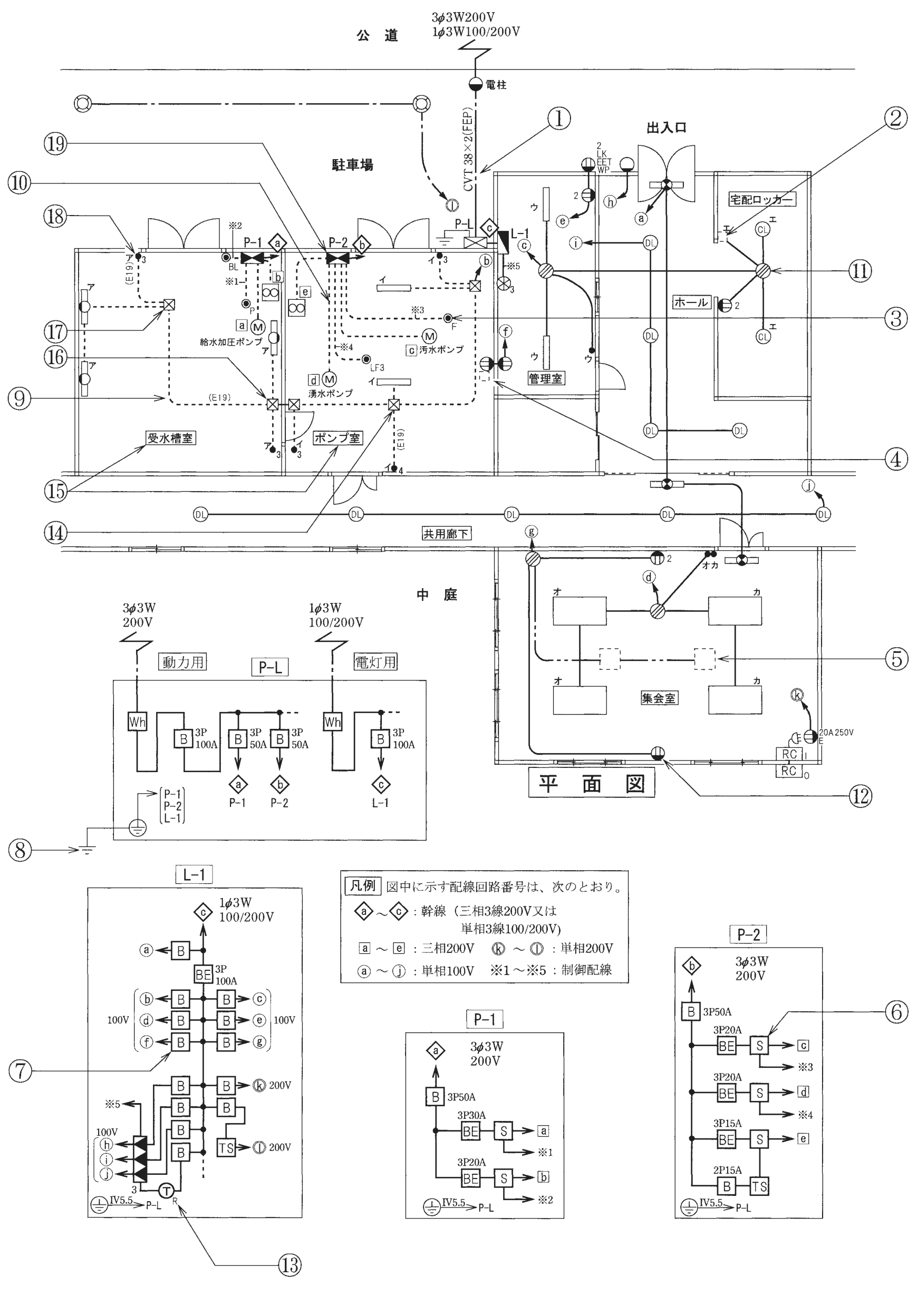

鉄筋コンクリート造の集合住宅共用部の配線図。上部が平面図で，上端に公道，その下に駐車場があり，建物は左から受水槽室・ポンプ室・管理室・出入口・ホール・宅配ロッカーの順に並び，その下に共用廊下，さらに下に中庭と集会室がある。下部にP-L・L-1・P-1・P-2の結線図と凡例がある。配線は実線を主とし，受水槽室とポンプ室の中の配線は短い線を細かく並べた点線で，その一部に（E19）の傍記がある。一点鎖線は，駐車場の二重の円の記号2つの間の線，右の二重の円の記号から駐車場のⓛへの線，電柱からP-Lへの線，集会室の破線の四角2つを通る線である。公道側に3φ3W200V・1φ3W100/200Vの引込みの記号があり，電柱から下へ一点鎖線がP-L（四角の中に×を引いた横長の記号）に至る。この一点鎖線にCVT 38×2(FEP)の傍記があり，①が指す。P-Lの左に接地の記号，右に◇cとL-1（黒く塗った三角形の記号）がある。受水槽室とポンプ室の上の壁に，長方形の中に2つの黒い三角形を頂点で向かい合わせた記号のP-1（◇a）とP-2（◇b）があり，P-2を⑲が指す。P-1の付近に傍記BLの黒丸を円で囲んだ記号（※2），傍記Pの黒丸を円で囲んだ記号（※1），□bの四角の中に2つの円の記号，□aのM（給水加圧ポンプ）がある。P-2から下へ点線が4本並んで延び，その点線を⑩が指す。その先に□cのM（汚水ポンプ），□dのM（湧水ポンプ），傍記LF3の黒丸を円で囲んだ記号（※4），傍記Fの黒丸を円で囲んだ記号（※3）があり，傍記Fの記号を③が指す。P-2の左に□eの四角の中に2つの円の記号がある。受水槽室の上の壁の点滅器（傍記ア・3）から（E19）の点線が四角の中に×の記号へ至り，その点滅器を⑱，その四角の記号を⑰が指す。⑰の記号から，縦長の長方形に半分を塗った円を重ねた器具（傍記ア）へ点線が延び，傍記アの器具は受水槽室に3つある。⑰の記号から下へ延び（E19）の傍記のある点線で四角の中に×の記号に至る部分を⑨が指し，その記号を⑯が指す。⑯の記号の右隣にもう1つ四角の中に×の記号があり，その下にそれぞれ点滅器（傍記ア・3）と点滅器（傍記イ・3）がある。ポンプ室の中ほどの四角の中に×の記号から下へ（E19）の点線が下の壁の点滅器（傍記イ・4）に至り，その四角の記号を⑭が指す。ポンプ室には横長の長方形の器具（傍記イ）2つと，右上の壁の点滅器（傍記イ・3）と，ⓑへの矢印のある四角の中に×の記号がある。⑮は受水槽室とポンプ室の室名を指す。L-1の下に円の中に×の記号（傍記3，※5）があり，さらに下の壁に壁付のコンセント2つ（ⓕへの矢印）があり，左のコンセントの下の破線の小さな四角を④が指す。出入口の外の壁に傍記2・LK・EET・WPの壁付のコンセントと，壁付の照明器具（ⓗへの矢印）がある。管理室には傍記2の壁付のコンセント（ⓔへの矢印），縦長の長方形の器具（傍記ウ）2つ，点滅器（傍記ウ），斜線を引いた円の記号（ⓒへの矢印），DL（ⓘへの矢印）がある。出入口と共用廊下に，横長の長方形に対角を黒く塗った円を重ねた記号があり（ⓐへの矢印），出入口からホールにかけてDLが4つある。ホールの斜線を引いた円の記号を⑪が指し，そこからCL（傍記エ）2つ，傍記2の壁付のコンセント，宅配ロッカーの横の破線の小さな四角（傍記エ）へ配線があり，その破線の四角を②が指す。共用廊下にDLが5つ並ぶ（ⓙへの矢印）。集会室では，左上の斜線を引いた円の記号（ⓖへの矢印）から下の壁の壁付のコンセントへ配線があり，そのコンセントを⑫が指す。上の壁に傍記2の壁付のコンセントと点滅器2つ（傍記オ・カ）があり，中央の斜線を引いた円の記号（ⓓへの矢印）に長方形の器具4つ（傍記オ・カ）がつながる。左上の記号から一点鎖線が破線の四角2つを通り，右の破線の四角を⑤が指す。右下に傍記20A 250V Eの壁付のコンセント（ⓚへの矢印）とRC（傍記I・O）の記号がある。P-Lの結線図は，動力用3φ3W 200VがWh，3P 100AのBを経て3P 50AのB2つから◇a（P-1）・◇b（P-2）へ，電灯用1φ3W 100/200VがWh，3P 100AのBを経て◇c（L-1）へ至る。P-Lの中の接地の記号から（P-1・P-2・L-1）への矢印があり，外の接地の記号を⑧が指す。L-1の結線図は，◇c 1φ3W 100/200Vから，ⓐへのB，3P 100AのBE，100Vのⓑ〜ⓖへのB6つ（ⓕへのBを⑦が指す），ⓚ 200VへのB，TSを経るⓛ 200VへのBがあり，左側のB3つから黒く塗った三角形3つ（100Vのⓗ・ⓘ・ⓙへ，※5）へ配線があり，もう1つのBから円の中にTの記号（傍記R）を経て三角形の下の3へつながる。この記号を⑬が指す。接地の記号にIV5.5でP-Lへの傍記がある。P-1の結線図は，◇a 3φ3W 200Vから3P50AのBを経て，3P30AのBEとSで□aと※1へ，3P20AのBEとSで□bと※2へ至る。P-2の結線図は，◇b 3φ3W 200Vから3P50AのBを経て，3P20AのBEとS（このSを⑥が指す）で□cと※3へ，3P20AのBEとSで□dと※4へ，3P15AのBEとSで□eへ至り，2P15AのBとTSがその下にあってTSが□eのSにつながる。P-1・P-2とも接地の記号にIV5.5でP-Lへの傍記がある。凡例は，図中に示す配線回路番号は次のとおりとして，◇a〜◇c：幹線（三相3線200V又は単相3線100/200V），□a〜□e：三相200V，Ⓚ〜Ⓛ：単相200V，ⓐ〜ⓙ：単相100V，※1〜※5：制御配線

〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

✓ これが正解ニフロートスイッチ

解説

円の中に黒丸とF、フロートスイッチの図記号です。

③の記号は、白い円の中に黒丸があり、傍記にFが付いています。配線図では、この白い円に黒丸の形を押しボタンや各種の検知スイッチに使い、傍記の文字で種類を区別します。Fはフロート（浮き）で、水位の上下で接点が切り替わるフロートスイッチを表します。

図の③には、汚水ポンプ（□c）の電磁開閉器Sから出た制御配線の※3がつながっています。ポンプ側の制御が水位の検知に結び付くので、記号の意味と合います。

同じ形で傍記が違うものを見ると、Pは圧力スイッチで、図では※1の先、給水加圧ポンプの近くに描かれています。LFはフロートレススイッチ電極で、※4の先にLF3として描かれています。傍記がFだけのものがフロートスイッチです。

覚え方は、白い円に黒丸の傍記で、Fはフロート、Pは圧力、LFはフロートレス電極、です。
